104J コンデンサ値の説明: CBB60 コンデンサ ガイド

よくある質問

104J コンデンサの実際のマイクロファラッド値はいくらですか

104J コンデンサの測定値は 0.1 マイクロファラッド、つまり 100,000 ピコファラッドに相当し、その公称値を中心にプラスまたはマイナス 5% の許容差があります。

CBB60 コンデンサに同様の 3 桁のコードを付けることはできますか?

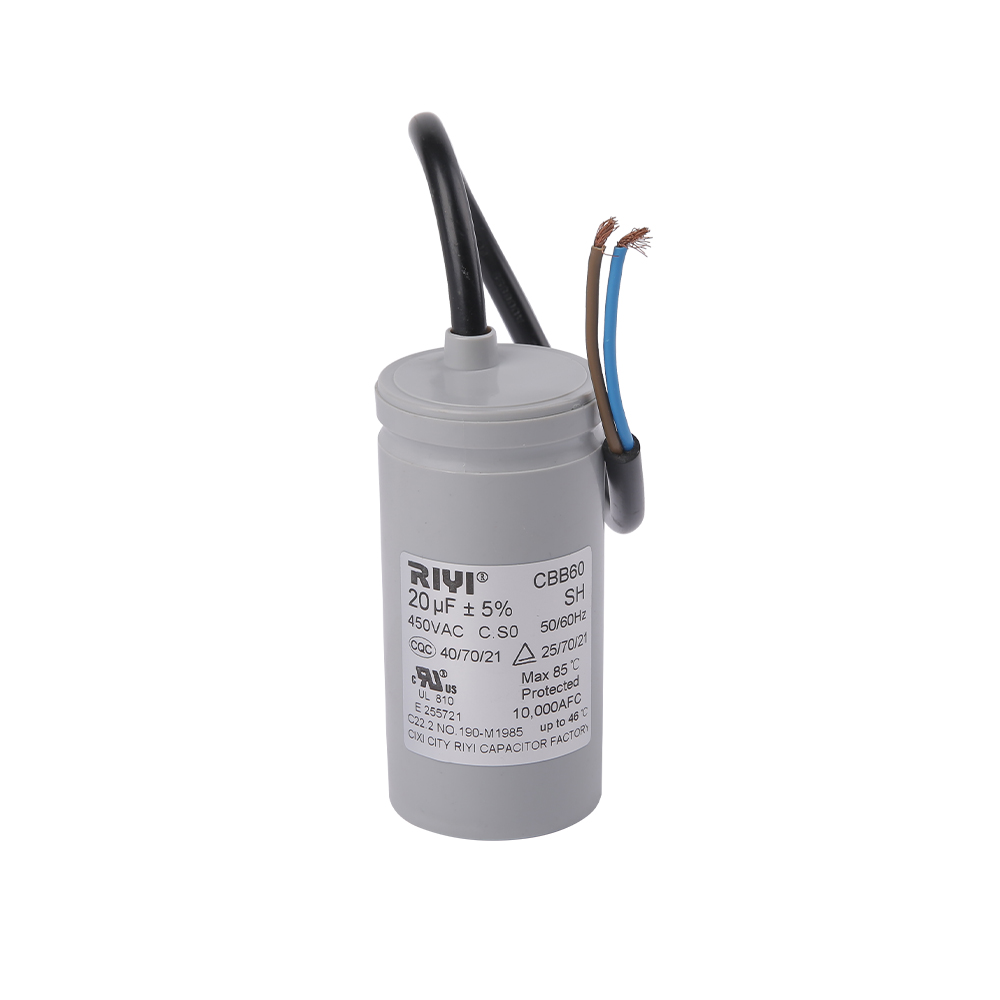

ほとんどの CBB60 コンデンサは、3 桁の pF 省略表記を使用するのではなく、完全なマイクロファラッド値をケースに直接印刷します。これは、より大きなケースには電圧定格と許容誤差とともにプレーン テキストのラベルを付ける余地があるためです。

より高い公差文字は常に J より優れています

いいえ。F や J などのより厳しい許容差は、実際の値が公称値に近いことを意味し、これはタイミングやフィルター回路にとって重要ですが、一般的なバイパス デューティの場合は、K や M などのより緩やかな許容差が完全に許容され、多くの場合コストが低くなります。

CBB60 コンデンサには DC 定格ではなく AC 電圧定格が必要な理由

CBB60 コンデンサは、モーターの動作中に AC ラインに直接接続されるため、連続的な交流電圧とリップル電流が発生します。これには、小型セラミック コンデンサが通常扱う短い DC パルスではなく、持続的な AC デューティに耐えられる定格の誘電体と構造が必要です。

間違った CBB60 値がモーターに取り付けられている場合はどうなりますか

マイクロファラッドの値が正しくないと、モーター巻線間の位相角が変化し、始動トルクが減少し、動作電流が増加し、動作温度が上昇し、モーターの寿命が短くなる可能性があります。

どうやって often should a CBB60 capacitor be checked

耐用年数は周囲温度、動作時間、電圧の安定性に依存するため、普遍的な固定間隔はありませんが、モーターの始動が遅い、うなり音、または過負荷保護のトリップが発生した場合は必ず静電容量をチェックすることが、実用的なトリガーポイントとして合理的です。

CBB60 コンデンサの代わりに 104J コンデンサを使用できますか

いいえ、この 2 つは互換性がありません。 104J コンデンサはわずか 0.1 マイクロファラッドを保持し、低信号レベル電圧に対して定格されますが、モーターは、小型のコード化コンデンサが処理できるものをはるかに超える連続 AC 電圧定格で数十マイクロファラッドを必要とします。

CBB60 マイクロファラッドの値が大きいほど、常にモーターの始動性能が優れていることを意味しますか?

必ずしもそうとは限りません。モーターの巻線は、メーカーが選択した特定の静電容量値を中心に設計されており、指定よりも大幅に大きい値を取り付けると、性能が向上するどころか、巻線とコンデンサ自体が過熱する可能性があるため、大きいほど良いと考えるよりも、銘板の値に一致させる方が安全なアプローチです。

CBB60 コンデンサの自己修復特性は実際に何を保護しますか

これは、完全な短絡につながる小さな局所的な誘電の弱点から保護します。これは、フィルム層全体に障害が伝播するのではなく、短時間の解消イベントによって障害が小さな領域に隔離されるためです。これが、AC モーターの連続使用にメタライズドフィルム構造が好まれる理由の 1 つです。

同じ 104J コードを持つ 2 つのコンデンサの物理サイズが異なる場合があるのはなぜですか

2 つの 104J コンデンサ間の物理的なサイズの違いは、通常、電圧定格または誘電体材料の違いに帰着します。これは、ケースに印刷されている静電容量値と許容差が同じであっても、両方の要素が必要な誘電体層の厚さに影響するためです。
