CBB60 ウォーターポンプ用コンデンサ 選定・交換ガイド

はい — CBB60コンデンサ ウォーターポンプと互換性があるだけではありません。それは彼らのために特別に設計されています。この実行コンデンサは、住宅用井戸システム、プール ポンプ、灌漑設備、ジェット ポンプに使用される単相 AC ウォーター ポンプ モーターの標準的な選択肢です。 CBB60 が機能しないと、これらのモーターのほとんどは、効率的な回転を開始または維持するために必要な位相シフトを生成できません。ポンプがうなり音を立てているが始動しない、熱を帯びている、ブレーカーが落ちる、または到着時に単に故障している場合は、故障した CBB60 運転コンデンサが最初にテストして交換するコンポーネントの 1 つです。

とは何ですか CBB60コンデンサ そしてそれがポンプにとってなぜ重要なのか

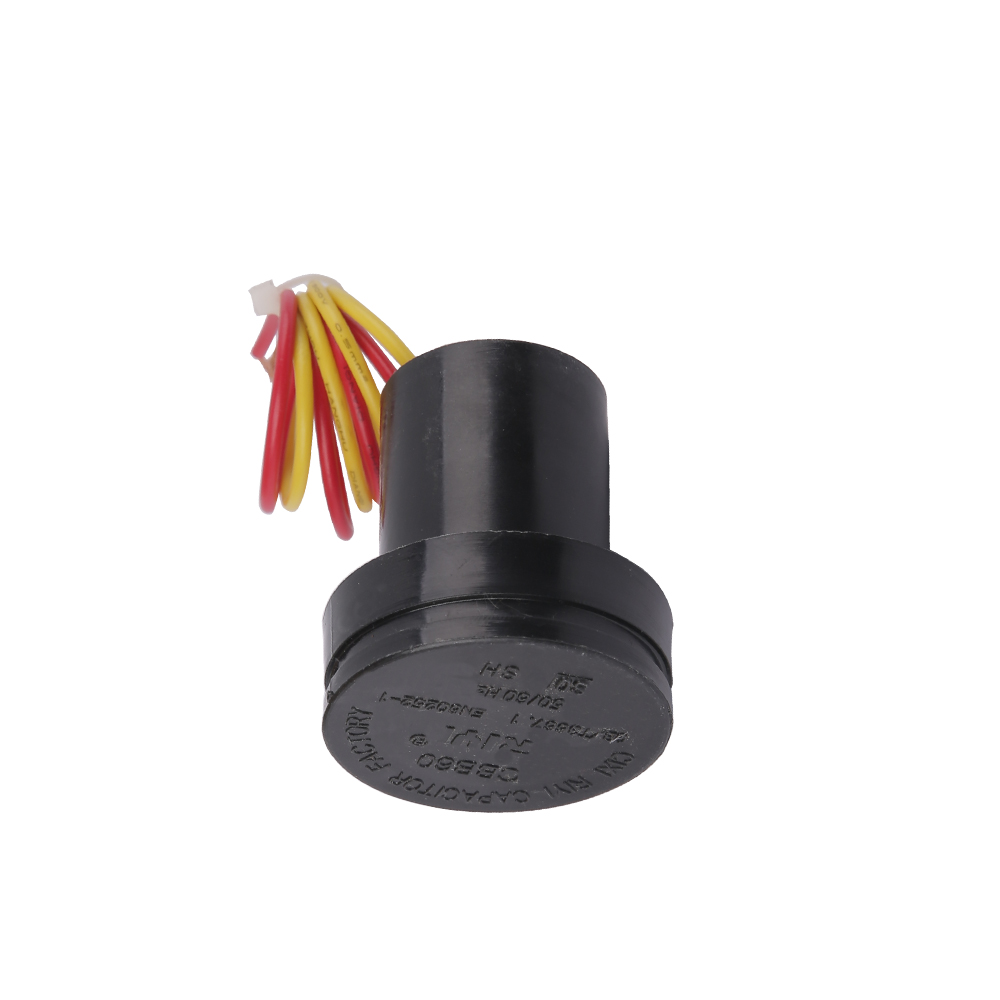

CBB60 コンデンサは、円筒形のプラスチック ケースに収められた金属化ポリプロピレン フィルム コンデンサで、AC モータ動作用に定格されています。 「CBB60」という名称は中国の国家規格 (GB/T 3667) 分類システムに従っており、「C」はコンデンサーを表し、2 番目の「B」はポリプロピレンフィルム誘電体を示し、3 番目の「B」はメタライズ構造を示し、「60」は AC モーターコンデンサのシリーズ規格を示します。

ほとんどの家庭用ウォーターポンプで使用されている単相誘導モーターでは、固定子には主巻線が 1 つだけあります。これにより、回転磁場ではなく、脈動磁場が生成されます。位相シフトがないと、ローターは回転する方向を決定できず、始動トルクがゼロになります。 CBB60 実行コンデンサは補助 (始動) 巻線と直列に配線され、2 つの巻線間に必要な 90 度の電気位相差を生成します。この位相差により回転磁界が発生し、ロータが一定の方向に回転し、負荷がかかってもスムーズな動作を維持します。

始動コンデンサ (電解コンデンサであり、始動時に短時間だけ作動する) とは異なり、CBB60 は動作中継続的に通電され続けます。これは、劣化することなく、最大定格電圧と AC リップル電流に長時間 (場合によっては一度に数時間または数日間) 耐える必要があることを意味します。ポリプロピレンフィルム誘電体がこれを可能にし、 より低い誘電正接、より高い絶縁抵抗、そしてはるかに優れた熱安定性 電解代替品と比較して。

一致させる必要がある主な電気仕様

ウォーターポンプモーターに間違ったコンデンサを選択すると、効率が悪いだけでなく、モーターの巻線が焼損したり、コンデンサ自体が致命的に故障したりする可能性があります。最も重要な仕様は次のとおりです。

静電容量値 (μF)

これは最も重要な仕様です。ウォーターポンプアプリケーションで使用される一般的な値の範囲は次のとおりです。 6μF～100μF 、最も頻繁に発生する値は 8μF、10μF、12μF、16μF、20μF、25μF、30μF、および 40μF です。正しい値は、巻線インピーダンス、極数、定格電流に基づいてモーター メーカーによって決定されます。常に元の値と正確に一致させてください。指定より 20% 高いまたは低いコンデンサを使用すると、過熱、トルクの低下、または振動速度の低下が発生する可能性があります。

高品質の CBB60 ユニットの許容誤差は通常 ±5% です。精密モーター用途では、±10% 以上の公差を主張するコンデンサは避けてください。

定格電圧 (VAC)

ウォーターポンプ用の標準 CBB60 コンデンサの定格は AC250VまたはAC450V 。 120V 単相システムの場合、最低定格は AC250V ですが、マージンを考慮して AC450V が推奨されます。 220V ～ 240V システムの場合は、AC450V 定格のユニットのみを使用してください。一時的であっても、定格電圧の低いコンデンサを決して代用しないでください。誘電体は数ミリ秒以内に穴が開き、短絡を引き起こす可能性があります。

周波数(Hz)

ほとんどの CBB60 コンデンサの定格は 50Hz または 60Hz、あるいはその両方です。北米のポンプは 60Hz で動作します。ヨーロッパ、アジア、アフリカのほとんどの地域は 50Hz で動作します。リアクタンスがわずかに減少するため、60Hz システムで 50Hz コンデンサを使用することは一般に許容されますが、必ずデータシートを確認してください。

動作温度範囲

標準 CBB60 コンデンサの定格は次のとおりです。 -25℃～70℃ 。ポンプが高温のポンプ室、ボイラーの近く、または温暖な気候で動作する場合は、定格が 85°C または 105°C の拡張範囲ユニットを探してください。定格温度を超える熱劣化は、コンデンサの早期故障の主な原因の 1 つです。

CBB60 実行コンデンサが故障したかどうかを確認する方法

ウォーターポンプモーターのコンデンサーの故障は徐々に進行することが多いですが、突然に完全に故障する場合もあります。症状を早期に認識することで、高価なモーターの損傷を防ぐことができます。

症状 1 — モーターの音が鳴るが始動しない

これはコンデンサの故障の典型的な兆候です。モーターが通電して低いハム音が発生しますが、シャフトは回転しません。 (最初に電源をオフにして) ポンプ シャフトを手動で回転させると、モーターがキャッチして作動します。これは、巻線は無傷ですが、始動トルクが存在しないことを示しています。これは、必要な位相シフトを生成できなくなった、開回路または著しく劣化した CBB60 が原因で発生します。

症状 2 — モーターの起動が遅い、または負荷がかかると動作が困難になる

静電容量が大幅に失われたコンデンサ（たとえば、25µF から 18µF に低下）でも、無負荷状態ではモータを起動できる可能性がありますが、水圧がかかると困難または停止します。これは、多くの場合、立ち上がり時間の遅さ、不安定な動作、または圧力によるポンプの停止として現れます。

症状 3 — モーターの過熱

静電容量が定格値から変動すると、主巻線と補助巻線の間の電流バランスが崩れます。モーターはそれを補うために過剰な電流を消費し、熱が発生します。 故障または劣化した CBB60 で動作するモーターは、通常の動作レベルより 30 ～ 50 °C 高い温度に達する可能性があります 、絶縁破壊とベアリングの摩耗が加速します。

症状 4 — 目に見える物理的損傷

コンデンサ本体を直接検査してください。失敗の一般的な兆候は次のとおりです。

• プラスチックケースの膨らみまたはひび割れ
• 端子周りの焼けや溶け
• ベースからにじみ出る油または残留物 (内部の絶縁破壊を示します)
• 端子接続の腐食または緩み

これらの視覚的な手がかりは、測定値に関係なく、直ちに交換する必要があります。

症状 5 — モーター始動時にブレーカーがトリップする

CBB60 コンデンサが短絡すると、モーター巻線回路全体にほぼ完全な短絡が発生し、大量の突入電流が発生し、直ちにブレーカーが落ちたり、ヒューズが切れたりします。ポンプが起動しようとするたびに常に回路保護を作動させる場合は、コンデンサの短絡が原因のリストの上位にあります。

マルチメーターを使用した CBB60 コンデンサのテスト

交換にお金をかける前に、コンデンサが実際に故障していることを確認してください。適切にテストする方法は次のとおりです。

安全第一 - コンデンサの放電

放電する前にコンデンサの端子には絶対に触れないでください。 450VAC 定格の CBB60 コンデンサは、重大なショックを引き起こす可能性のある電荷を保持することができます。安全に放電するには、電源を完全に切断した状態で、端子間に 10kΩ ～ 20kΩ (定格 5W 以上) の抵抗を 5 ～ 10 秒間接続して使用します。あるいは、絶縁されたドライバーを使用して端子を短時間ブリッジします。小さな火花が見えますが、これは正常であり、放電を確認します。

静電容量モードの使用

デジタル マルチメーターを静電容量モードに設定します (通常、2 本の平行線に似た記号が付いています)。コンデンサを回路から外し、プローブを各端子に接触させます。健康な CBB60 は、表示された静電容量の ±5 ～ 10% 以内にあるはずです。たとえば、25μF コンデンサの測定値は 22.5μF ～ 27.5μF でなければなりません。これを大幅に下回る読み取り値 (たとえば、25μF コンデンサで 15μF) は、大幅な劣化を示します。読み取り値が 0 または OL (過負荷) の場合は、開回路障害を示します。

基本的なチェックとして抵抗モードを使用する

マルチメータに静電容量機能がない場合は、高レンジ (200kΩ 以上) では抵抗 (Ω) モードに切り替えてください。プローブを端子に接触させます。良好なコンデンサは、メーターのバッテリーから充電されるときに、抵抗がほぼゼロから数百キロオームまで上昇します。この充電動作により、コンデンサがショートまたはオープンになっていないことが確認されます。測定値がゼロに留まる (ショート) か、充電動作なしで即座に OL にジャンプする (オープン) 場合は、故障を示します。この方法では静電容量値は確認されず、基本的な機能のみが確認されます。

ウォーターポンプコンデンサの段階的な交換プロセス

CBB60 実行コンデンサの交換は、自分で行うことができる最も簡単なウォーター ポンプの修理の 1 つです。通常、プロセス全体にかかる時間は 30 分未満です。

1. 電源を切断する — ポンプに電力を供給している回路ブレーカーをオフにし、電圧テスターで確認します。スイッチだけに依存しないでください。
2. コンデンサの位置を確認する — ほとんどのウォーター ポンプでは、CBB60 コンデンサはモーター本体の小さなハウジングに収まっており、多くの場合、金属製のストラップまたはクリップで固定されています。カバーを外すとカバーが現れます。
3. 配線を写真に撮る — 何かを外す前に、端子接続の鮮明な写真を撮ってください。ポンプ用の CBB60 コンデンサには通常、2 つまたは 3 つの端子があります。ほとんどは無極性 (端子は交換可能) ですが、切断する前に確認することで混乱を避けることができます。
4. コンデンサーを放電する — 上で説明したように、放電抵抗を使用するか、端子を注意深くブリッジして、蓄積された電荷を除去します。
5. 古いコンデンサを取り外します — ワイヤを外し（どのワイヤがどの端子に接続されているかをメモするか写真に撮ります）、取り付けストラップを緩め、古いユニットを取り外します。
6. 新しいCBB60を取り付けます — 交換品を同じ方向に挿入し、取り付けストラップを締めて、写真に従ってワイヤを再接続します。無極性 2 端子ユニットの場合、配線の順序は電気的には重要ではありません。
7. ポンプをテストする — 電源を復旧し、ポンプが適切に起動し、通常の運転電流 (利用可能な場合はクランプ メーターで測定)、過熱や異常なノイズがないことを観察します。

物理的なサイズと取り付けに関する考慮事項

CBB60 コンデンサは標準化された円筒寸法で提供されます。一般的な直径は 35mm、40mm、50mm、高さは 60mm ～ 115mm です。静電容量値が高くなると、より大きなケーシングが占有されます。交換品を注文する際は、物理的寸法がポンプの取り付けブラケットに適合することを確認してください。 電気定格が正しいコンデンサでも、高さが 10mm すぎると、元のハウジングに収まりません。 したがって、必ず両方の仕様セットを確認してください。

CBB60 コンデンサとモーターアプリケーション用の他のタイプのコンデンサの比較

すべてのモーターコンデンサが同じというわけではありません。違いを理解すると、なぜ CBB60 がウォーターポンプの連続運転に正しく、唯一適切な選択肢であるのかがわかります。

CBB65 および CBB61 は CBB60 と同じフィルム構造を共有していますが、ケーシングの設計と一般的な用途が異なります。 CBB65 は、コンプレッサー環境での放熱性を高めるためにアルミニウム缶を使用しています。 CBB61 はフラットで、ファンブレードモーター用に設計されています。 静電容量と電圧定格が一致する場合、CBB60 を CBB65 に置き換えることは電気的に可能です 、ただし、物理的なフォームファクターが適合しない可能性があります。 CD60 始動コンデンサを運転コンデンサとして代用しないでください。電解誘電体が過熱し、連続動作すると数分以内に故障します。

ポンプの CBB60 コンデンサの早期故障を引き起こす要因

コンデンサが早期に故障する理由を理解することは、耐用年数を延ばし、繰り返しの交換を避けるのに役立ちます。

電圧サージとライン過渡現象

落雷、電力会社のスイッチングイベント、およびモーターの逆起電力スパイクにより、コンデンサの誘電体が定常状態の定格をはるかに超える電圧ピークにさらされる可能性があります。定格電圧の 2 倍で 1 回の過渡現象が発生すると、部分的な絶縁破壊が発生し、静電容量が永久に減少する可能性があります。嵐が頻繁に発生する地域や商用電源が不安定な地域では、ポンプの上流にモーター負荷用に定格されたサージプロテクターを設置することが実用的な保護手段です。

定格温度以上で動作

定格動作温度を10℃上回るごとに、コンデンサの予想耐用年数はおよそ半分になります。これは、コンデンサの経年劣化に関するアレニウス則として知られる確立された原則です。定格 70°C の標準的な CBB60 を、夏には 80°C に達するポンプ室に置くと、予想の 2 倍の速さで劣化します。暖かい環境に設置する場合は、定格が 85°C 以上のコンデンサを常に選択してください。

頻繁な発進と停止の繰り返し

サイズが小さすぎたり、水が浸入した圧力タンクを備えたシステムでは、圧力スイッチによって制御されるウォーター ポンプが 1 時間に数十回オンとオフを繰り返すことがあります。各起動イベントでは、コンデンサに突入電流過渡現象が発生します。 CBB60コンデンサはこのために設計されていますが、 システムは 1 時間あたり 20 ～ 30 回以上循環します 誘電体に異常なストレスを与えます。ポンプのサイクルが短い場合は、圧力タンクを修理する (再充電またはブラダーを交換する) と、コンデンサのストレスが大幅に軽減されます。

湿気と湿気の侵入

CBB60 コンデンサは密閉されたプラスチック ハウジングを使用していますが、湿気の多いポンプ ピットや屋外のエンクロージャで長年使用すると、湿気が端子の入口点に侵入する可能性があります。ケーシング内の湿気は誘電損失を増加させ、内部の金属化フィルムの電気化学的腐食を促進します。湿気の多い環境にあるコンデンサは、機能しているように見えても毎年検査し、5 ～ 7 年ごとに積極的に交換する必要があります。

間違った静電容量値が取り付けられています

規定よりも高い容量値のコンデンサを取り付けると、補助巻線を流れる電流が設計限界を超えて増加し、その巻線とコンデンサ自体が発熱します。低い値を設定すると、主巻線電流が増加します。どちらのエラーもコンデンサとモーター巻線の両方の故障を加速させます。 常にモーターメーカーが指定した正確な µF 値を使用してください。 — 多ければ多いほど良いと考えて切り上げないでください。

購入時に確認すべき品質基準と認証

CBB60 コンデンサの市場には、幅広い品質レベルが含まれます。購入前に確認していただきたいことはこちらです。

• CQC認証 — 中国品質認証センターのマークは、中国製コンデンサの基準です。評判の良いメーカーはラベルにこれを記載しています。
• CEマーキング — 欧州経済領域で販売される製品に必要です。コンデンサが EU の安全性および EMC 指令に適合していることを確認します。
• UL リスト — 北米市場での使用に対する Underwriters Laboratories の認定。住宅設備における保険への準拠にとって重要です。
• VDEの承認 — ドイツの認証機関。ヨーロッパの産業機器で使用されるコンデンサで一般的です。
• 自己修復金属化フィルム — 製品説明で「自己修復」を明確に探してください。この特性は、局所的な軽度の絶縁破壊によって金属膜が障害点で蒸発し、ハードな短絡として広がるのではなく欠陥が自動的に解消されることを意味します。これは、モーター駆動コンデンサにおける重要な安全機能です。
• 難燃性ケーシング — プラスチックハウジングは、致命的な故障が発生した場合の火災の延焼を制限する難燃性素材 (UL94 V-0 定格) で作られている必要があります。

認定マークのない、あいまいな仕様、または市場平均を大幅に下回る価格の、未知のサプライヤーからのコンデンサは避けてください。 1HP ポンプ モーター用の CBB60 コンデンサの価格は、供給元と認定に応じて 5 ～ 20 米ドルです。同じ仕様で 1 ～ 2 ドルの価格のユニットは、深い懐疑をもって扱う必要があります。誘電材料の劣化や端子のサイズ不足は、早期故障や火災の危険をもたらす一般的なコスト削減手段です。

さまざまなポンプ モーター タイプの CBB60 コンデンサの配線構成

CBB60 の基本機能はすべての単相モーターで同じですが、配線構成はモーターの設計によって異なります。

永久分割コンデンサ (PSC) モーター

これはウォーターポンプで最も一般的な構成です。 CBB60 運転コンデンサは、始動と運転の両方のために補助巻線と直列に恒久的に接続されています。始動コンデンサーや遠心スイッチはありません。回路は単純です。ライン 1 は主巻線の一端とコンデンサの一方の端子に接続します。もう一方のコンデンサ端子は補助巻線の一端に接続します。ライン 2 (中性線) は両方の巻線の他端に接続します。

コンデンサースタート、コンデンサーラン (CSCR) モーター

大型のポンプ モーター (通常 1HP 以上) では、始動コンデンサ (CD60、電解) と運転コンデンサ (CBB60) の両方を使用することがあります。モーターが同期速度の約 75 ～ 80% に達すると、遠心スイッチによって始動コンデンサーがオフになります。 CBB60 は動作中は回路内に残ります。この構成では、起動時に 2 つのコンデンサが並列に配線され、起動コンデンサが低下する前に、合計静電容量と起動トルクが大幅に向上します。
