C65R および CBB65 コンデンサの仕様と用途を理解する

直接的な概要と機能的な結論

の C65Rコンデンサ そしてより広範な CBB65コンデンサ このファミリーは、現代の電気工学において重要なコンポーネントとして機能し、主に需要の高い交流 (AC) アプリケーションのモーター駆動コンデンサとして機能します。構造的には、これらのコンポーネントは、暖房、換気、空調 (HVAC)、および産業用ポンプシステムで単相誘導モーターのスムーズな動作を維持するために必要な連続位相シフトを提供します。運用上の直接的な結論は、標準モデルと高耐久 C65R バリエーションのどちらを選択するかは、必要なマイクロファラッド (μF) の静電容量許容差、最大 450 V AC の電圧ピーク、および極端な環境温度に完全に依存するということです。正確に適合する実行コンデンサを選択すると、モーターの過熱が防止され、エネルギー消費が削減され、サポートされるコンプレッサーやファンモーターの動作寿命が延びます。

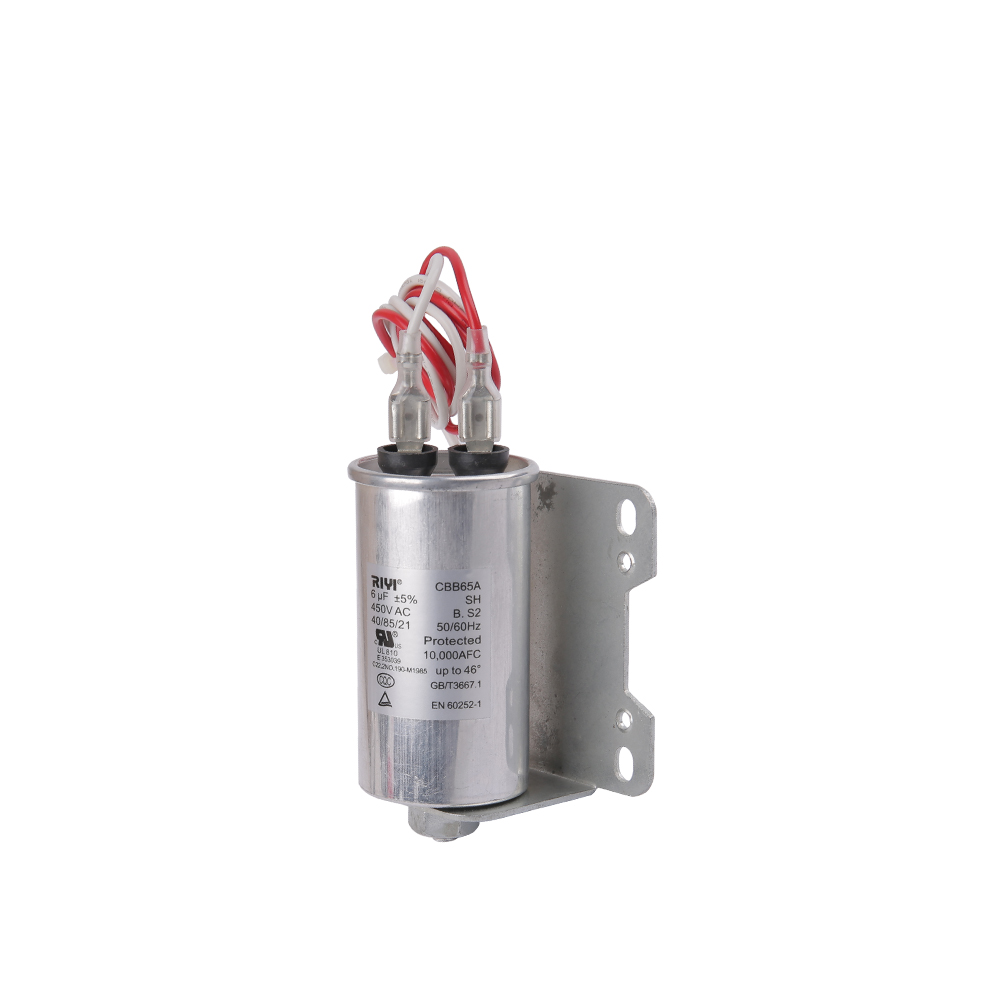

CBB65 および C65R コンデンサの技術命名法の解読

これらのコンポーネントの名称を理解するには、業界の命名規則を打ち破る必要があります。 CBB65 という用語は、特定のタイプの金属化ポリプロピレンフィルムコンデンサを表します。国際コーディング標準では、文字 C はコンデンサを表し、最初の B はポリプロピレン誘電体材料を表し、2 番目の B はフィルム層設計を利用していることを示します。数字の接尾辞 65 は、高電圧、オイル充填、防爆安全構造の業界標準のインジケータです。

の designation C65Rコンデンサ 多くの場合、特定のメーカーの製品ラインや、高信頼性アプリケーション向けに最適化された強化設計を指し、多くの場合、高級住宅用コンデンサーユニットに組み込まれています。「R」は、丸い物理的形状や、厳格な運用環境に合わせて調整された強化された頑丈な構造の指標を強調することがよくあります。これらのコンデンサは、ポリプロピレンフィルムベース上に真空蒸着されたアルミニウムまたは亜鉛アルミニウム合金の非常に薄い層を利用して、電気エネルギーを効率的に蓄積および放出します。

主要な技術仕様とパフォーマンスマトリックス

cbb65 コンデンサまたは特殊な C65R 同等品を評価する場合、エンジニアはシステムの互換性を確保するために特定の電気パラメータを評価します。主な定格には、公称静電容量、電圧容量、周波数互換性、および温度許容しきい値が含まれます。

表 1: 標準ポリマーと堅牢な C65R シリーズデバイスの技術仕様の比較。
パラメータメトリック	標準 CBB65 範囲	プレミアム C65R パフォーマンス
定格電圧(VAC)	AC370V～440V	最大AC450V
静電容量範囲 (μF)	15μF～80μF	最大 100 µF のデュアル値とシングル値
静電容量許容差	プラスまたはマイナス 5 パーセント	プラスまたはマイナス 5 パーセント stable
温度クラス	-40℃～70℃	-40℃～85℃
損失係数	50Hzで0.002未満	0.0015未満強化

デュアル実行アプリケーションと単一値システムフレームワーク

一般的な空調コンデンサーシステムでは、電気制御ボックス内のスペースは非常に限られています。この制限により、デュアルラン設計の開発が行われ、これは広く普及しています。 CBB65コンデンサ オプション。シングルバリューユニットには 2 つの端子があり、専用の炉ブロワーや工業用排気ファンなどの単一モーターをサポートします。

逆に、デュアルラン構成では、共通の内部中性線経路を共有する単一の金属製キャニスター内に 2 つの異なるコンデンサが収容されます。この設計は、上部の 3 つの端子に明確にラベルが付けられているため、簡単に識別できます。

HERM 端末: これは密閉型コンプレッサーのモーター巻線に直接接続され、通常 35 µF ～ 60 µF の範囲の必要な高容量位相シフトを実現します。
ファン端子： これは屋外コンデンサーファンモーターの巻線に直接配線されるため、通常 3 µF ～ 10 µF のより低い静電容量定格が必要になります。
COM端子： の common terminal serves as the return leg connecting directly to the incoming main power line contactor.

HVAC Excellence Training Manual によって公開された現場データによると、最新の住宅用スプリットシステムエアコンの 80% 以上が、スペースを節約し、製造組み立て時の部品数を減らすためにデュアルラン構成を利用しています。

内部自己修復機構と構造的安全機能

の Self-Healing Phenomenon

現代の構造上の主な利点の 1 つは、 C65Rコンデンサ それは、その固有の自己修復能力です。過度の動作熱により局所的な電圧スパイクや絶縁破壊が発生すると、微小な電気アークが極薄のポリプロピレンフィルム層に穴を開けます。金属化コーティングは非常に薄いため、マイクロアークによって発生する熱により、穿刺点の周囲の金属膜が瞬時に蒸発します。この蒸発により短絡が解消され、デバイスは総出力のマイクロファラッドの損失を無視して中断することなく動作し続けることができます。

感圧式遮断器保護

重大な内部故障によりオイルの分解によるガスの発生が発生した場合、統合された安全機構がシステムを保護します。これらのコンデンサは、内部に感圧遮断器を備えています。シームレスなアルミニウムハウジング内に圧力がかかると、トップカバーが外側にわずかに膨張します。この物理的な拡張により、端子に直接接続されている内部接続ワイヤが切断され、外側のケーシングが破裂したり、敏感な電気制御装置にオイルが漏れたりする前に、故障したコンポーネントが完全に切り離されます。

段階的な診断テストとマルチメーター検証

室外 HVAC ユニットが作動せず、コンプレッサーから独特のハム音が発生する場合、技術者は物理的および電気的診断を実行する必要があります。このプロセスでは、コンポーネントの動作上の整合性を確認するために正確に実行する必要があります。

フェーズ 1: 安全な隔離と目視検査

内部コンポーネントに触れる前に、技術者は主電源引き出しループを切断する必要があります。抵抗器を使用して、端子の組み合わせ全体に蓄積された電荷を安全に逃がします。物理的な検査が続きます。上蓋がドーム状または膨らんでいるように見える場合は、内部圧力遮断器が作動しているため、直ちに交換する必要があります。端子シール周囲の油漏れも構造的な欠陥を裏付けています。

フェーズ 2: マイクロファラッドの測定と評価

の technician detaches the wiring harness and switches a digital multimeter to the capacitance setting (denoted by the microfarad symbol). The testing procedure follows a strict path:

1 つのプローブを COM 端子に配置し、2 番目のリード線を HERM 端子に直接配置します。読み出し値を定格ラベル値と直接比較します。
2 番目のリード線を FAN 端子に移動して、下部のファン回路値を個別に確認します。
45 プラス 5 μF 定格のユニットの HERM 回路上の読み取り値が 42.75 μF 未満の場合、モーターはスリップ損失を被り、交換が必要になります。

適切な交換コンポーネントの選択

故障した製品と同一またはアップグレードされた代替品を調達する場合 C65Rコンデンサ 、特定の互換性ガイドラインにより、機器の損傷を防ぎます。技術者は動作電圧定格を上げることはできますが、それを下げてはいけないというのが業界のルールです。たとえば、440V 定格モデルは、より厚い誘電体層がより高い電気的ストレスに対応できるため、370V 定格モデルを安全に置き換えることができます。ただし、370V モデルを 440V 回路に取り付けると、急速な絶縁破壊や早期故障が発生します。

逆に、マイクロファラッドの値は機器の設計仕様と正確に一致する必要があります。 45 µF モーター用に設計された回路に 55 µF ユニットなど、サイズが不適切なコンデンサを取り付けると、位相角が前方にシフトしすぎます。これにより、補助巻線に流れる総電流が増加し、時間の経過とともにモーター巻線の絶縁不良が発生します。
