1 マイクロファラッドコンデンサガイド: CBB60 仕様、使用法、交換のヒント

1マイクロファラッドのコンデンサとは何ですか、そしてなぜそれが重要なのでしょうか

あ 1 マイクロファラッド (1 μF) コンデンサ 100万分の1ファラッドの電荷を蓄えます。これは些細なことのように聞こえるかもしれませんが、実際には、これは電子機器において最も多用途な静電容量値の 1 つを表しており、タイミング回路、信号結合、オーディオ フィルタリング、電源デカップリング、モーター位相シフト アプリケーション全体で役立ちます。 「1 µF キャップ」というと、通常、低から中周波数のタスクを正確に処理し、エネルギー損失を最小限に抑えるコンポーネントを指します。

スケールを状況に合わせて説明すると、1 ファラドは、ディスクリート部​​品ではほとんど見られない膨大な量の静電容量です。 1 マイクロファラッドは 10-6 ファラドに相当し、RF フィルタリングに使用されるピコファラド範囲のセラミック キャップと、大容量電力平滑化に使用される数百マイクロファラッドの電解コンデンサの間に快適に収まります。まさにその中間の領域に 1 µF が適しています。低周波 AC 信号と意味のある相互作用を行うのに十分な能力があり、スマートフォンの回路から洗濯機のモーター ボードに至るまであらゆるものに使用できるほどコンパクトです。

の CBB60コンデンサ 金属化ポリプロピレンフィルム技術を中心に構築されたファミリーは、1 μF ～ 100 μF の範囲で頻繁に現れます。あ 1μF CBB60コンデンサ 通常、軽量モーターの補助巻線、ファン制御基板、および低電力ポンプ回路で使用され、安定した長寿命のフィルム コンデンサーが安価な代替品よりも優れた性能を発揮します。これらのコンテキストで 1 マイクロファラッドの値がどのように動作するかを理解することは、これらのコンポーネントを正しく選択、テスト、交換するための基礎となります。

の Microfarad Unit Explained: Scale, Conversion, and Practical Reference

の farad (F) is the SI base unit for electrical capacitance. Because one farad is enormous by practical standards — a 1 F capacitor at 5 V would store enough charge to light an LED for hours — engineers work primarily with subdivisions. The most common are:

• マイクロファラッド (μF または uF) : 1 × 10⁻⁶ F — モーターコンデンサ、オーディオカップリング、電源フィルタリングに使用
• ナノファラッド (nF) : 1 × 10⁻⁹ F — タイミング回路および高周波フィルターで使用されます。 1μF = 1,000nF
• ピコファラド (pF) : 1 × 10⁻¹² F — RF、アンテナ回路、および水晶発振器で使用されます。 1μF = 1,000,000pF

あ 1 µF capacitor labeled "105" on its body (common for ceramic multilayer types) uses code notation: the first two digits give the mantissa (10), and the third digit gives the exponent of 10 in picofarads (5 = 10⁵ pF = 100,000 pF = 0.1 µF). A part labeled "1µF" directly, or carrying a "1.0" alongside the µF symbol, is unambiguous. Always read the unit marker carefully — confusing µF with nF on a motor capacitor can result in a component with 1,000 times too little capacitance, causing the motor to fail to start entirely.

モーターアプリケーションの場合、静電容量値は通常、モーターのサイズに応じて 1 µF ～ 100 µF の間になります。天井ファンには 1 µF ～ 5 µF が必要な場合があります。小型の単相ポンプ モーターには 4 µF ～ 16 µF が必要な場合があります。フルサイズの洗濯機のドラム モーターは通常 8 µF ～ 25 µF を使用します。したがって、1 µF の値は、実用的なモータ コンデンサの最小領域 (補助ファン、小型ウォーター ポンプ、軽負荷誘導モータ) に相当します。

CBB60 コンデンサの仕組みと 1 µF が適合する場所

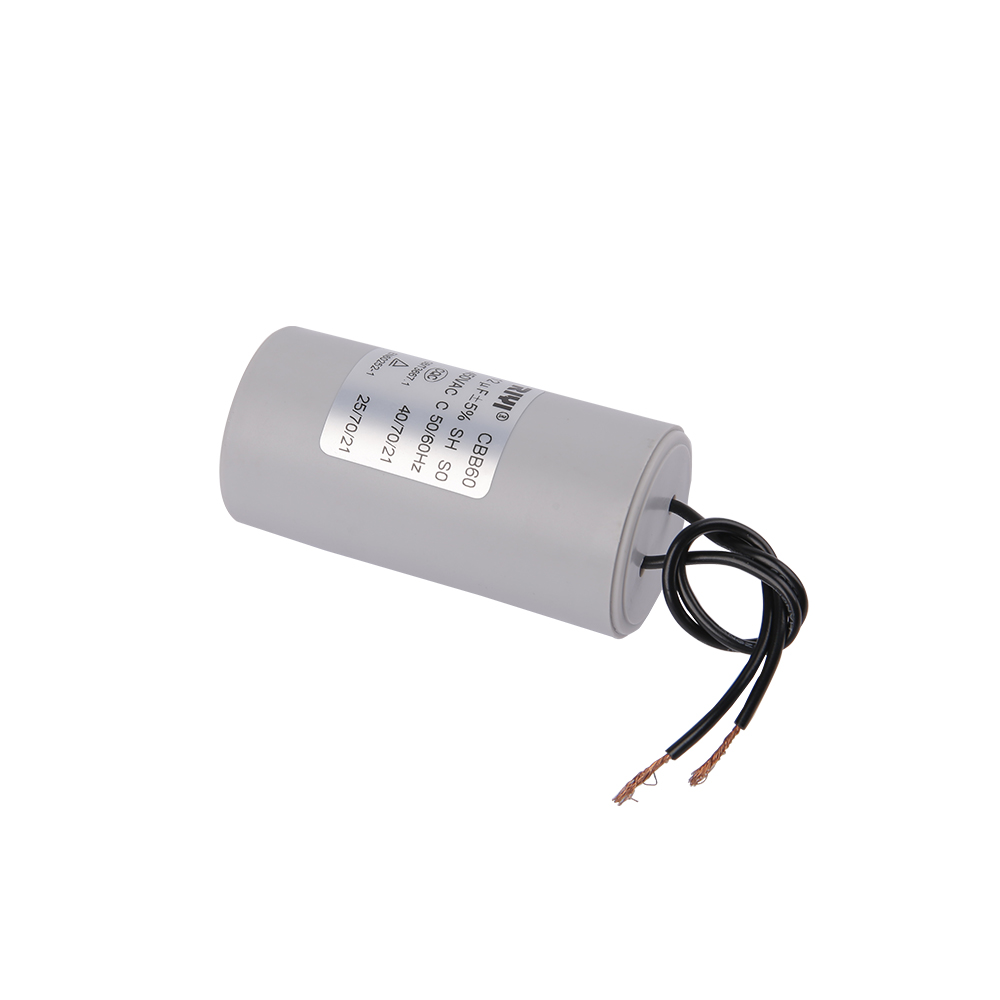

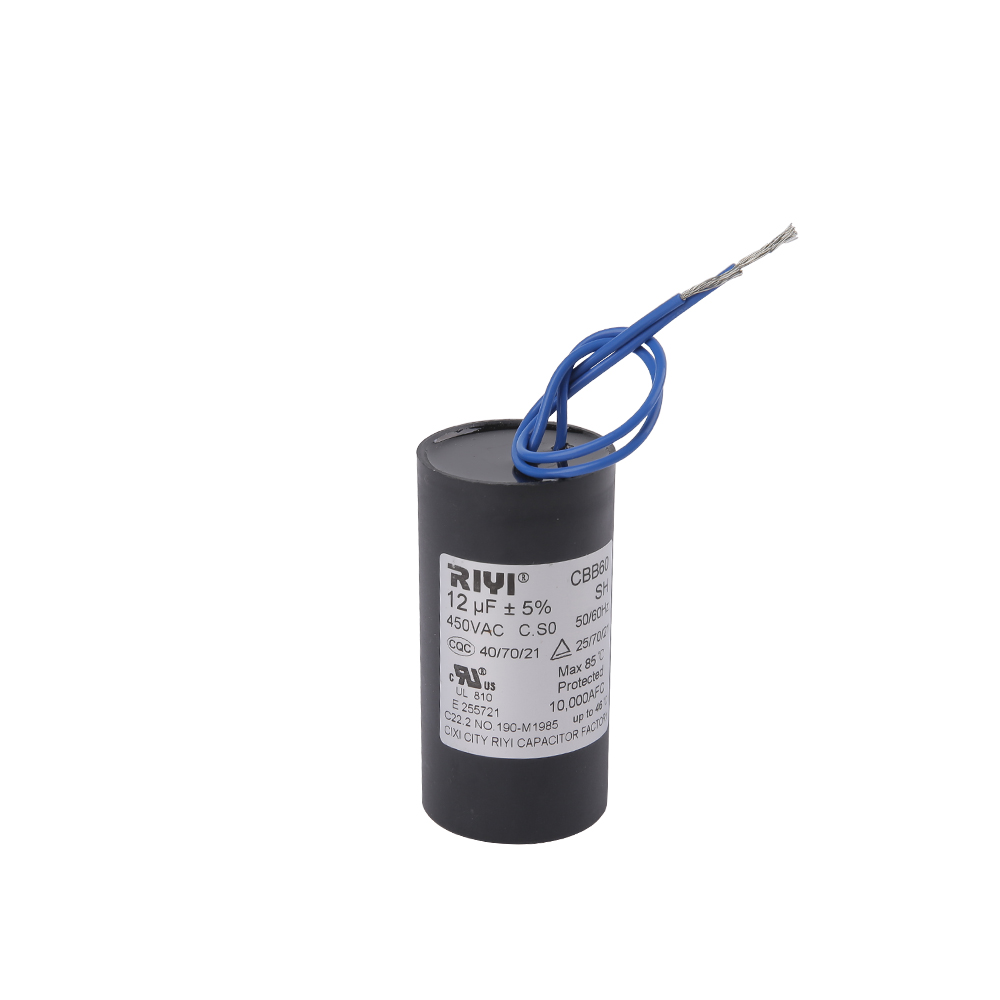

の CBB60 capacitor is a cylindrical AC motor run capacitor built around a metallized polypropylene (MPP) film dielectric. The "CBB" designation follows the Chinese national standard (GB/T 3667) for metallized film capacitors used in AC motor circuits, while "60" identifies the cylindrical form factor. These capacitors are rated for continuous AC duty — unlike electrolytic start capacitors that are only energized for a second or two at startup, a CBB60 capacitor remains in circuit and energized throughout the entire motor run cycle.

の core function of a CBB60 capacitor in a single-phase motor is 位相シフト 。単相 AC 電源は、それ自体では回転磁場を生成できません。生成するのは振動磁場だけです。コンデンサを補助 (始動) 巻線と直列に接続すると、その巻線を流れる電流が主巻線電流に対して約 90 度シフトされます。この位相差により、回転磁界を生成し、始動トルクを生成するのに十分な 2 相近似が作成されます。

あt 1 µF, a CBB60 capacitor produces a relatively modest phase-shift contribution, suited to motors with low starting torque requirements and small auxiliary windings. Its reactance (Xc) at 50 Hz can be calculated as:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0.000001) ≈ 3,183オーム

あt 60 Hz, that drops to approximately 2,653 ohms. This high impedance means a 1 µF capacitor allows only a small reactive current to flow — suitable for small motors where the auxiliary winding resistance and inductance are themselves high. Pairing a 1 µF CBB60 capacitor with a motor that requires 10 µF would result in severely reduced starting torque, possible humming, overheating of the auxiliary winding, and eventually motor failure.

金属化フィルムの自己修復特性

CBB60 構造の決定的な利点の 1 つは、自己修復機能です。微細な欠陥または局所的な絶縁破壊が発生すると、放出されたエネルギーにより、欠陥の周囲の薄いアルミニウムまたは亜鉛の金属被覆がほぼ瞬時に蒸発します。これにより欠陥が分離され、誘電体が修復され、致命的な短絡が防止されます。 1 回の自己修復イベントによる静電容量の減少はごくわずか (多くの場合 0.01% 未満) です。これは、動作寿命にわたって多数の小さな障害が発生した後でも、コンデンサが確実に機能し続けることを意味します。

この自己修復特性が、モーターの連続稼働に紙やアルミニウム電解タイプよりも CBB60 コンデンサが好まれる理由の 1 つです。一般的な高品質 CBB60 コンデンサの定格は次のとおりです。 60,000時間 定格温度での連続動作時間は、一般的なアルミ電解コンデンサの同様の条件下で 2,000 ～ 5,000 時間以上です。

1マイクロファラッドのCBB60コンデンサを選択する際に確認すべき主な仕様

モーターアプリケーションに適切な 1 µF コンデンサを選択することは、静電容量の数値を一致させるだけではありません。相互に依存するいくつかの仕様によって、コンポーネントが安全に動作し、定格寿命を維持できるかどうかが決まります。

電圧定格: 高くしても安全、低くすることはありません

あ common question when replacing a 1 µF CBB60 capacitor is whether a higher voltage-rated unit can substitute for the original. The answer is yes — replacing a 250 VAC unit with a 450 VAC one is perfectly acceptable and actually provides a larger safety margin. The voltage rating represents the maximum voltage the dielectric can withstand continuously without breakdown. Using a 450 VAC capacitor on a 230 V circuit simply means the dielectric operates at well below its stress limit, which often extends service life. Never substitute a lower voltage rating: a 250 VAC capacitor on a 370 V circuit is likely to fail rapidly and could do so catastrophically.

静電容量許容差とモーター性能

コンデンサはモータの巻線インピーダンスと相互作用して位相シフトを引き起こすため、モータ設計者は許容誤差 (通常は ±5% または ±10%) で静電容量値を指定します。 ±10% の許容誤差を持つ 1 µF コンデンサは、0.9 µF ～ 1.1 µF の範囲を測定できます。ほとんどの小型ファンまたはポンプ モーターでは、この範囲が許容されます。ただし、可変速ドライブ、HVAC スクロール コンプレッサー、医療機器などの高精度モーター制御アプリケーションの場合は、使用温度範囲全体で一貫したトルクと効率を維持するために、より厳しい許容誤差 (±5%、さらには ±2%) が保証されます。

CBB60 コンデンサと他のタイプのモータコンデンサの比較

の CBB60 is not the only motor capacitor standard. Understanding where it sits relative to its siblings helps clarify which one a given application needs — and where a 1 µF value makes most sense.

CBB60 対 CBB61

CBB60 と CBB61 はどちらも金属化ポリプロピレン フィルム誘電体を使用しており、IEC 60252-1 によって管理されています。唯一の構造上の違いは形状因子です。CBB60 は円筒形、CBB61 は長方形 (箱型) です。電気的には、安全クラス、気候カテゴリ、端子構成がすべて一致していれば、CBB61 1 µF 250 VAC ユニットは CBB60 1 µF 250 VAC ユニットと交換可能です。実際に考慮すべき点は、アプライアンスの取り付けブラケットがシリンダーまたはフラット ボックスのどちらに対応するかという、機械的な適合性です。

CBB60 対 CBB65

の CBB65 is a heavier-duty variant designed specifically for air conditioning compressor motors and high-ambient-temperature environments. It typically has a wider temperature rating (up to 85°C or 95°C) and is often filled with flame-retardant resin for added safety under high-stress operating conditions. For a 1 µF application in a small fan or low-power pump, the CBB65 would be overkill in terms of size and cost. However, if the 1 µF capacitor is located inside an enclosed compressor housing or subject to continuous high-temperature cycling, the CBB65's thermal margin becomes a genuine engineering advantage.

CBB60 対 CD60 電解スタートコンデンサ

の CD60 is an aluminum electrolytic capacitor designed exclusively for motor starting duty — it is energized only during the startup phase (typically 1–3 seconds) and then disconnected by a centrifugal switch or electronic relay. CD60 capacitors come in much higher capacitance values (50 µF to 1,200 µF) because their job is to provide a massive initial torque boost. A 1 µF value would never appear in a CD60 start capacitor — the capacitance is simply too low to provide meaningful starting torque for any motor large enough to require a start capacitor. The 1 µF CBB60, by contrast, is a run capacitor that stays in circuit continuously.

あpplications Where a 1 Microfarad Capacitor Is the Right Choice

の 1 µF value covers a broader range of circuit types than motor applications alone. Here is a structured look at where this specific capacitance value delivers optimal performance.

小型単相モーター補助巻線回路

シーリングファン、排気ファン、小型卓上ファン、および低ワット数の遠心ポンプは、モーター負荷に 1 µF のコンデンサを使用する最も一般的な用途です。これらのモーターには、比較的高いインピーダンスを持つ小さな補助巻線が付いているため、大きなコンデンサーを使用すると補助回路に過電流が発生する可能性があります。 1 µF ユニットは、巻線の絶縁にストレスを与えることなく効果的な位相シフトを生み出すために、適切な無効電流の大きさを提供します。一部のマルチスピード ファン モーターでは、コンデンサ ネットワーク (たとえば、1 µF と 2 µF のコンデンサを異なる組み合わせで切り替える) を使用して、3 つの異なる速度設定を実現します。

タイミング回路と発振回路

古典的な 555 タイマー IC 回路では、時定数は式 t = 1.1 × R × C で設定されます。1 µF のコンデンサと 100 kΩ の抵抗を使用すると、出力パルス幅は約 0.11 秒になります。これは、工業用タイマー、リレー遅延回路、およびシーケンシャル制御システムで一般的に必要な間隔です。同じ回路内でコンデンサを 1 µF から 10 µF に変更すると、遅延は 10 倍の 1.1 秒になります。これにより、1 μF がタイミング回路設計にとって自然な「単位ステップ」となり、計算に直感的なスケールが提供されます。

あudio Signal Coupling and Filtering

オーディオエレクトロニクスでは、カップリングの役割を果たす 1 µF コンデンサがハイパス フィルターを作成します。 10 kΩ 負荷と組み合わせると、-3 dB カットオフ周波数は約 16 Hz となり、可聴範囲のちょうど下になります。このため、後続段の動作点をシフトさせる DC オフセットをブロックしながら、すべての可聴周波数を通過させることが目標のオーディオ アンプ設計では、1 µF のカップリング コンデンサが一般的になります。 CBB60 の構造に使用されているポリプロピレン フィルムを含むフィルム コンデンサは、電解タイプと比較して歪みが低いため、オーディオ結合によく使用されます。

電源デカップリング

混合信号とアナログ電源の設計では、IC の電源ピンの近くに 1 µF のデカップリング コンデンサを配置することで、大型のバルク電解コンデンサでは十分に迅速に処理できない 100 kHz ～ 数 MHz の範囲の中周波ノイズを抑制します。各電源レールで 100 µF の電解コンデンサ (バルク) と 1 µF のセラミックまたはフィルム コンデンサ (中周波) および 100 nF のセラミック (高周波) を組み合わせるのが一般的で、3 つのコンポーネントで 30 年間の周波数をカバーします。

可変速ファンおよびモーター制御ボード

天井ファンや小型家電モーター用の電子速度コントローラーには、スナバ回路に 1 µF のポリプロピレン フィルム コンデンサが含まれていることがよくあります。これらのスナバは、誘導モータ巻線がトライアックまたはトランジスタ デバイスによってスイッチングされるときに発生する電圧スパイクを抑制します。スナバ コンデンサがないと、これらのスパイクはマイクロ秒で数百ボルトを超え、スイッチング デバイスを破壊する可能性があります。 1 µF のコンデンサと直列抵抗 (多くの場合 10 ～ 100 Ω) の組み合わせは、50 ～ 500 W の電力範囲のモーターの標準的なスナバ構成です。

マルチメータを使用して 1 マイクロファラッドのコンデンサをテストする方法

静電容量測定機能を備えた最新のデジタル マルチメーターを使用すると、1 µF コンデンサが設置前または設置後に正しく機能していることを簡単に確認できます。このプロセスは 5 分もかからず、故障が疑われるコンポーネントが実際に欠陥があるかどうか、または故障が回路の他の場所にあるのかどうかを確認できます。

1. 電源を切断します: 回路に通電している間はコンデンサをテストしないでください。モーター回路のコンデンサの場合も、電源を外した後、端子に触れる前に 30 秒待ってください。残留電荷が残る可能性があります。
2. コンデンサを放電します。 1 µF のコンデンサの場合、残留電圧を安全なレベルにするには、端子間に 10 kΩ の抵抗を 2 ～ 3 秒間接続するだけで十分です。コンデンサが大きいほど、より長い放電時間が必要になります。
3. マルチメーターを設定します。 静電容量（CAP または µF）測定モードに切り替えます。一部のメーターでは範囲を選択する必要があります。 1 µF を表示できる最小の範囲を選択します。通常は 2 µF または 10 µF の範囲です。
4. 接続して測定: メーターのプローブをコンデンサの端子に接触させます。 CBB60タイプのような無極性フィルムコンデンサの場合、極性は関係ありません。電解コンデンサの場合は、赤をプラスに、黒をマイナスに合わ​​せます。
5. 読みを解釈してください: あ healthy 1 µF capacitor should read between 0.9 µF and 1.1 µF (within ±10% tolerance). A reading more than 10% below the rated value indicates deterioration. A reading of 0 or "OL" (open circuit) means the dielectric has broken down and the part must be replaced.

マルチメータに静電容量機能がない場合、別の方法は充電時間テストです。DC 電源から既知の抵抗を介してコンデンサを充電し、電源電圧の 63.2% に達するまでの時間を測定します (1 つの時定数、τ = RC)。 1 µF のコンデンサと 10 kΩ の抵抗の場合、 τ = 0.01秒 。この方法にはオシロスコープまたは高速電圧計が必要であり、通常はより高度な機器を使用する技術者専用です。

1 µF CBB60 コンデンサが故障したことを示す

モーター回路のコンデンサーの故障が瞬間的に発生することはほとんどありません。多くの場合、誘電体が経年劣化するにつれて、静電容量は徐々に下方にドリフトします。このプロセスは、熱、電圧スパイク、および高湿度によって加速されます。コンデンサ劣化の初期症状を認識すると、モーターを永久的な巻線の損傷から守ることができます。

• モーターの音が鳴るが始動しない — 完全に故障した実行コンデンサの最も一般的な症状。モーターは電力を受け取り、主巻線が通電しますが、補助巻線からの位相シフトされた電流がなければ、回転磁界は形成されず、ローターは静止したままになります。
• モーター速度の低下 — コンデンサーが部分的に劣化している場合、モーターは始動して動作する可能性がありますが、トルクが低下し、速度が定格を下回ります。通常よりも著しく動作が遅いファンには、定格値の 70 ～ 80% のコンデンサが搭載されていることがよくあります。
• モーターの過度の熱 — コンデンサの静電容量が低下すると、補助巻線の電流が主巻線に対してアンバランスになり、両方の巻線に通常よりも多くの電流が流れ、モーターの温度が上昇します。
• モーター始動中にブレーカーが落ちた — コンデンサが劣化すると、起動時にモータの突入電流が大幅に増加し、場合によっては回路を保護する回路ブレーカーが作動するほどになります。
• 目に見える物理的損傷 — コンデンサ ケーシングの膨らみ、樹脂エンド シールの亀裂、または茶色の変色はすべて、熱による過剰ストレスの兆候です。物理的な損傷が見られるコンデンサは、測定された静電容量値に関係なく交換する必要があります。

疑わしい場合は、焼けたモーターのコストに比べて、交換は安価です。高品質の 1 µF CBB60 コンデンサの価格は通常 5 ドル未満です。モーターの交換や、欠陥のあるコンデンサーの放置によるモーターの故障を診断するためのサービスコールには、かなりの費用がかかります。

1 µF CBB60 コンデンサを交換するためのステップバイステップ ガイド

小型モーターやファンの運転コンデンサの交換は、技術に詳しい住宅所有者やメンテナンス技術者のほとんどが安全に行うことができる簡単な修理です。重要な安全ルールはシンプルです。 コンポーネントに触れる前に、必ず電源を切断し、オフになっていることを確認してください .

1. アプライアンスを電源から外します。配線接続された機器の場合は、回路ブレーカーをオフにして、非接触電圧テスターで確認してください。
2. 何かを取り外す前に、元のコンデンサとその配線接続の写真を撮ってください。これは、交換品を正しく再接続するための参考になります。
3. コンデンサの端子間に抵抗を接続してコンデンサを放電します。 1 µF のコンデンサは少量のエネルギーしか蓄積しませんが、この手順は取り扱いの前に行うことをお勧めします。
4. コンデンサ本体に印刷されている正確な仕様に注意してください: 静電容量 (µF)、定格電圧 (VAC)、周波数 (Hz)、および追加コード (SH、P2、気候カテゴリ)。これらにより交換部品が決まります。
5. 同じ静電容量、同じ以上の電圧定格、同じ以上の広い温度定格、および同じ端子構成 (スペード クイック コネクト、ワイヤ リード、またはネジ端子) の代替品を入手します。
6. 写真を参考に交換品を接続してください。標準の 2 端子 CBB60 コンデンサの場合、極性は関係ありません。どちらの端子もどちらのワイヤに接続しても構いません。
7. コンデンサを取り付けブラケットまたはクリップに固定します。 CBB60 円筒形コンデンサは通常、金属またはプラスチックのストラップを使って本体に取り付けられます。
8. 電源を復旧し、モーターが正しく起動および動作するかテストします。それでもモーターがうなり音を立てるか、始動に失敗する場合は、別のコンデンサーの故障を想定する前に、遠心スイッチ、熱過負荷、またはモーター巻線をチェックしてください。

CBB60 コンデンサの保管、取り扱い、および国際規格

コンデンサは一般に堅牢なコンポーネントですが、不適切に保管すると、取り付ける前に性能が低下する可能性があります。 CBB60 シリーズのようなフィルム コンデンサは、アルミニウム電解タイプに比べて保管条件の影響を受けにくいですが、いくつかの注意事項を守ることで保管寿命を大幅に延長できます。

• 温度 5°C ～ 40°C、相対湿度 75% 未満の涼しく乾燥した環境に保管してください。長期間にわたって高湿度が続くと、プラスチックのケースに湿気が浸透し、誘電体に湿気が入り込み、絶縁抵抗が低下する可能性があります。
• あvoid direct sunlight or UV exposure. UV radiation degrades polypropylene over time, which can affect the film's electrical properties.
• 腐食性の化学薬品、溶剤、塩水噴霧環境から遠ざけてください。金属製の端子ピンとエンドキャップが腐食し、接触抵抗が増加する可能性があります。
• CBB60 タイプのようなフィルム コンデンサは、アルミ電解コンデンサのように定期的な改質 (再通電) を必要としないため、長期保存に耐えます。 5 年間適切に保管された CBB60 1 µF コンデンサは、新品のコンデンサと同等の性能を発揮するはずです。

国際規格と認証

民生用電化製品、HVAC 機器、産業用モーターでの使用を目的とした高品質の CBB60 コンデンサは、確立された国際規格に基づいて製造され、テストされています。認定された供給元から購入すると、コンポーネントがラベルどおりに機能し、必要な安全保護が含まれていることを保証します。

• IEC 60252-1 : AC モーターコンデンサの主要な国際規格。静電容量、タンデルタ、絶縁抵抗、電圧耐久性、温度性能の試験方法を定義します。
• GB/T 3667 : IEC 60252-1 に相当する中国の国家規格。CBB シリーズ コンデンサの直接の設計基準として機能します。
• UL 810 : 米国で販売される製品に必要なコンデンサの北米規格。 UL リストの CBB60 コンデンサには、カナダ向けの UL マークおよび cUL 指定が付いています。
• VDE : 欧州市場の製品に必要なドイツ電気技術協会の認定。 VDE マーク付きのコンデンサは、厳格な独立したテストに合格しています。
• RoHS準拠 : 鉛、水銀、カドミウム、特定の臭素系難燃剤などの有害物質がコンデンサに含まれていないことを保証します。これは欧州連合内で販売される製品に必須です。

商用または産業用の 1 µF CBB60 コンデンサを購入する場合は、必ずサプライヤーに関連する認証を要求してください。定格を偽った偽造コンデンサや標準以下のコンデンサは、市場で文書化された問題となっています。1 µF / 450 VAC と表示されているコンデンサは、実際には 250 VAC の定格しかありませんが、通常の動作条件下では故障し、モータの損傷や、密閉されたハウジング内での火災を引き起こす可能性があります。
