CBB60コンデンサを使用している家電製品はどれですか?フルガイド

CBB60をよく使用する家電製品はどれですか?

直接的な答えは次のとおりです。 の CBB60コンデンサ 最も一般的には、ウォーターポンプ、エアコン、洗濯機、プールポンプ、コンプレッサーで使用される単相 AC モーターに見られます。 これらはすべてモーター駆動の電化製品であり、効率的で連続的な動作を維持するために実行コンデンサが必要です。 CBB60 は、モーター実行コンデンサーまたは AC フィルム コンデンサーとしても知られており、まさにこれらの高デューティ サイクル、連続実行モーター回路向けに特別に設計されています。ウォーター ポンプ モーターを交換したことがある場合、または HVAC 技術者にエアコンの修理を依頼したことがある場合は、CBB60 コンデンサが関与している可能性が高くなります。

汎用の電解コンデンサとは異なり、CBB60 はポリプロピレン フィルム誘電体を使用しているため、AC 電圧を継続的に処理できます。通常、定格は AC250VまたはAC450V — すぐに劣化することはありません。通常、その静電容量の範囲は次のとおりです。 1μF～100μF 、家庭用および軽商用機器に見られる幅広いモーターサイズに適しています。どの家電製品がこのコンポーネントに依存しているかを正確に理解することは、住宅所有者や技術者が故障をより迅速に診断し、適切な代替品を調達するのに役立ちます。

ウォーターポンプ: CBB60 コンデンサの最も一般的な用途

給水ポンプは、家庭用給水、庭の灌漑、プールの循環など、CBB60 コンデンサの最大の用途セグメントです。これらのポンプの単相誘導モーターは、移相コンデンサなしでは自己始動できません。 CBB60 は始動巻線と運転巻線の間に必要な位相差を生成し、モーターが始動トルクを発生させ、連続動作中に安定した回転磁界を維持できるようにします。

定格 370W ～ 750W の一般的な家庭用ウォーター ポンプの場合、関連する CBB60 コンデンサの静電容量は通常、 AC450Vで8μF～20μF 。定格 1HP ～ 2HP のスイミングプール濾過システムで使用されるポンプなどの大型ポンプでは、コンデンサが必要になる場合があります。 25μF～50μFの範囲 。小さすぎるコンデンサを使用すると、モーターが過熱して過剰な電流が流れます。サイズが大きすぎると、不安定になり効率が低下します。

ウォーターポンプの CBB60 故障の兆候

• ポンプモーターの音が鳴るが始動しない、または始動が遅い
• モーターが始動直後にサーマル過負荷保護装置を作動させる
• コンデンサ本体に目に見える膨れ、亀裂、または漏れがある
• 測定された静電容量が定格値より 5% 以上低い
• モーターは動作しますが、速度または出力圧力が著しく低下しています

特にプールポンプのコンデンサは、屋外の熱、紫外線、湿気などの極度の環境ストレスにさらされ、屋内の電気製品のコンデンサに比べて寿命が大幅に短くなります。暑い気候では、プールポンプ CBB60 コンデンサを 1 回ごとに交換する必要がある場合があります。 3～5年 、通常の動作下でも。

エアコンと HVAC システム

CBB60 タイプのコンデンサが家庭で最も注目されている用途はおそらくエアコンです。通常、スプリット型エアコンのコンプレッサー モーターと屋外コンデンサー ファン モーターの両方に運転コンデンサが必要です。多くのユニットでは、デュアルラン コンデンサが 1 つのハウジングで両方の機能を処理しますが、電気特性は標準の CBB60 (ポリプロピレン フィルム、AC 定格、連続使用向けに設計) と同じです。

1 トンから 1.5 トンの住宅用スプリット エアコンの場合、コンプレッサーの運転コンデンサの定格は通常次のとおりです。 370VACまたは440VACで35μF～45μF 。同じユニット内のファン モーター コンデンサは通常、より小さく、約 5μF～10μF 。ウィンドウタイプのルームエアコンでは、多くの場合、単一の CBB60 コンデンサが PSC (永久分割コンデンサ) モーターの始動/運転機能を組み合わせて機能します。 450VACで2μF～6μFの範囲 .

HVAC 技術者は、コンデンサーの故障が夏期のエアコンのサービスコールの主な原因の 1 つであると報告しています。熱はコンデンサの敵です。動作温度が 10°C 上昇するごとに、予想される耐用年数はおよそ半分になります。換気の悪い屋外凝縮器ユニットでは、暑い日には周囲温度が 60°C ～ 70°C を超える可能性があり、これは CBB60 の標準温度定格をはるかに上回ります。 85℃または105℃ グレードによります。

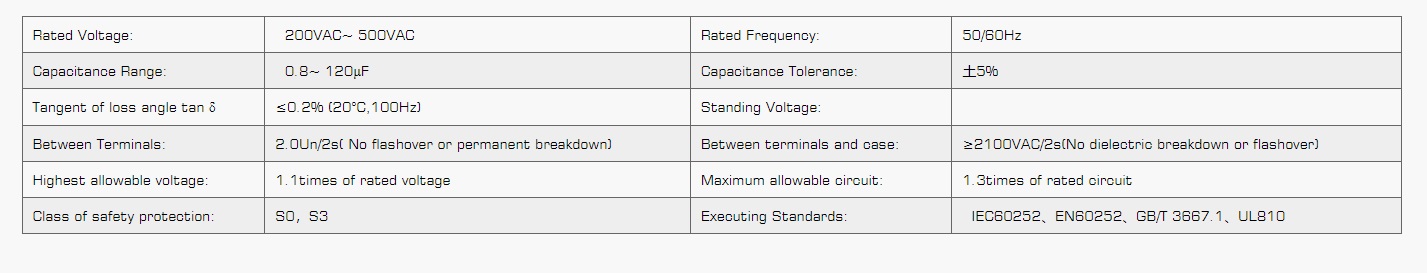

空調機器用の代表的なCBB60コンデンサ仕様

洗濯機と回転式乾燥機

単相誘導モーターを備えたトップローディング洗濯機は、依然として世界中の多くの市場で主流の設計であり、モーター回路の不可欠な部分として CBB60 コンデンサに依存しています。コンデンサーにより、モーターは洗濯および脱水サイクル中にドラムの重い負荷に必要なトルクを生成できるようになります。コンデンサーが機能していないと、モーターが完全に始動しないか、トルクが大幅に低下して動作し、回転サイクルが不完全になり、洗濯物が濡れてしまいます。

180W ～ 370W 範囲のモーターを搭載した標準的な容量 5kg ～ 7kg の上から入れる洗濯機の場合、CBB60 コンデンサの定格は通常 450VACで6μF～12μF 。大型の商用グレードのトップローダーでは、最大でコンデンサを使用する場合があります。 20μF 。ドラム式（フロントローディング）洗濯機では、モーターの設計が異なります。最近のフロントローダーの多くは、運転コンデンサを必要としないユニバーサル モーターまたはインバーター駆動モーターを使用しています。しかし、古いフロントローディング設計や多くの低価格モデルには、CBB60 と組み合わせた単相誘導モーターが組み込まれています。

電気抵抗加熱とブロワー モーターを備えたタンブル乾燥機では、ドラム モーターとブロワー ファン モーターの回路に CBB60 コンデンサが一般的に使用されます。一般的な通気式電気タンブル乾燥機には、2 つの個別の CBB60 コンデンサが搭載されている場合があります。1 つはドラム モーター用です (通常は 3μF～8μF ) とブロワー モーター用 (多くの場合、 2μF～5μF ）。

洗濯機のコンデンサーが早期に故障する理由

洗濯機のモーターは、家電製品のコンデンサーの中で最も厳しい電気的ストレスを受けます。すべての洗浄サイクルには、負荷がかかった状態での複数回の起動、突入電流による電圧スパイク、および脱水段階での持続的な高トルク動作が含まれます。このアプリケーションのコンデンサは機械自体からの振動にさらされるため、時間の経過とともに内部接続が弱くなる可能性があります。実際には、洗濯機の CBB60 コンデンサは、次の場所で持続する可能性があります。 5～12年 、ローカルグリッドの使用頻度と電力品質に応じて異なります。

コンプレッサー起動回路を備えた冷蔵庫および冷凍庫

最新の冷蔵庫の多くは、コンデンサーを駆動するのではなく PTC (正温度係数) スターターを使用していますが、古い冷蔵庫、大型チェストフリーザー、および業務用冷凍装置の大部分は、コンデンサー始動またはコンデンサー駆動のコンプレッサーモーターを引き続き使用しています。これらの設計では、CBB60 コンデンサ (または同じテクノロジの CBB61 フラット バージョン) が、永久運転コンデンサとして、または電解始動コンデンサと組み合わせて使用​​されます。

大型チェストフリーザー (200 リットル以上) は、高出力コンプレッサーが運転コンデンサーによる効率向上の恩恵を受けるため、特に運転コンデンサーを使用する可能性が高くなります。冷蔵庫または冷凍庫の運転コンデンサの一般的な値の範囲は次のとおりです。 250VACで3μF～15μF 。冷蔵庫のコンプレッサーモーターはコンデンサに対して低い電圧で動作するため、低い電圧定格 (ポンプ用途で一般的な 450VAC に対して 250VAC) が適切です。

cbb60 コンデンサを、冷蔵庫に使用されることがある電解始動コンデンサと混同しないことが重要です。 CBB60 は、連続使用を目的としたフィルムタイプのコンデンサです。通常の動作中は回路内に留まります。対照的に、電解始動コンデンサはモーターの始動中にほんの一瞬しか回路内に存在せず、モーターが速度に達するとリレーまたは PTC デバイスによって切断する必要があります。

換気扇、排気ファン、シーリングファン

天井ファン、産業用排気ファン、屋根裏換気扇、レンジフードファンはすべて、通常、永久分割コンデンサ (PSC) 構成の単相誘導モーターを使用します。CBB60 コンデンサ (またはその類似バージョンである CBB61) は、この構成を機能させるコンポーネントです。 PSC モーターでは、コンデンサが補助巻線に恒久的に接続されており、位相シフトを生成して始動トルクを生成し、運転効率を維持します。

モーター出力が 50W ～ 75W の標準的な天井ファンの場合、実行コンデンサは通常次のようになります。 250VACで2μF～4μF 。 100W ～ 370W の範囲の大型の産業用排気ファンでは、最大 200W までのコンデンサを使用する場合があります。 8μF～12μF 。天井ファンの速度制御は、多くの場合、異なるコンデンサ値を切り替えることによって実現されます。そのため、一部の天井ファン モーター ハウジングには、低速、中速、高速設定を提供するために、異なる値の 2 つまたは 3 つのコンデンサが含まれています。

CBB61 バリアントは、本質的に CBB60 と同じポリプロピレン フィルム コンデンサ技術ですが、CBB60 の円筒形のフォームファクタではなく、平らな (長方形の) ハウジングにパッケージされているため、ここで言及する価値があります。 CBB61 は、取り付けスペースの関係で平坦な形状が求められる天井ファンや小型の換気扇でよく使用されます。どちらのタイプも同じコア電気特性と同じ故障モードを共有します。

さまざまな速度設定における天井ファンのコンデンサ値

• 高速: 通常は全容量値 (例: 4μF) を使用します。
• 中速: スイッチングまたはタップ巻線による静電容量の低減 (例: 3μF または 2.5μF)
• 低速: 最小静電容量 (例: 1.5µF ～ 2µF)

天井ファンが 1 つの速度でのみ動作する場合、または速度制御に応答しなくなる場合は、コンデンサの劣化または短絡が最初に確認すべき事項の 1 つです。以上の静電容量ドリフト ±5% 定格値からの変化は、一般にファン用途では交換の原因と考えられます。

その他の家庭用および軽商業用途

上記の主要な電化製品カテゴリを超えて、CBB60 コンデンサは、家庭内およびその周囲で見られる驚くほど幅広い他のモーター駆動機器に使用されています。これらのアプリケーションにはそれぞれ独自の標準的な静電容量範囲と電圧要件がありますが、単相モーターの動作をサポートする信頼性が高く長寿命の AC フィルム コンデンサという基本的なニーズはすべて共通しています。

• ガレージドアオープナー: 一般的な住宅用ガレージドアオープナー (定格 350W ～ 750W) のチェーンドライブまたはスクリュードライブモーターは、多くの場合、CBB60 実行コンデンサを使用します。 250VACまたは450VACで5μF～12μFの範囲 .
• エアコンプレッサー: 家庭用ワークショップ用のポータブルおよび定置式単相エアコンプレッサーは、通常、始動コンデンサ (電解コンデンサ) と運転コンデンサ (CBB60) の両方を使用します。 1HP ～ 2HP コンプレッサーの CBB60 実行コンデンサの定格は一般的に次のとおりです。 20μF to 40µF at 450VAC .
• 水中ポンプ: ボアホールポンプと水中排水ポンプは、通常、連続浸漬隣接負荷向けに定格された CBB60 コンデンサを使用します。 450VACで10μF～30μF 、多くの場合、105°C の高い温度耐性を備えています。
• 除湿機: 住宅用除湿機のコンプレッサーとファン モーターは両方とも運転コンデンサを使用します。値はユニットのサイズによって異なりますが、多くの場合、次の範囲にあります。 370VACまたは450VACで2μF～8μF .
• ヒートポンプ: 設計上はエアコンと同様に、ヒートポンプ室外機はコンプレッサーとファンモーターの両方に CBB60 相当の運転コンデンサを使用します。
• 給湯器循環ポンプ： 小型循環ポンプを備えた太陽熱温水器システムおよび温水暖房システムでは、一般に定格定格 CBB60 コンデンサが使用されています。 250VACで4μF～10μF .
• 穀物乾燥機と農業用ファン: 農業や穀物の取り扱いで使用される大型軸流ファンは、CBB60 コンデンサに依存することが多く、場合によっては高出力三相シミュレーション回路のコンデンサ バンクに使用されます。

アプライアンスの CBB60 コンデンサを識別および確認する方法

上記の機器のいずれかを保守する場合、交換用の正しい cbb60 コンデンサを特定するには、既存のコンポーネントのラベルから 3 つの重要なパラメータ、つまり静電容量 (µF 単位)、定格電圧 (VAC)、および場合によっては周波数定格 (50Hz または 60Hz) を読み取る必要があります。安全で効果的な操作を行うには、これらの値が正確に一致するか、許容誤差内に収まる必要があります。

交換用コンデンサの定格電圧は次のとおりである必要があります。 オリジナルと同等以上 —決して下げないでください。 450VAC のコンデンサが必要な場所で 250VAC のコンデンサを使用すると、絶縁破壊、コンデンサの故障、火災を引き起こす可能性があり、安全上の危険があります。実際には、電圧定格が高くなると静電容量の性能に影響を与えることなく追加の安全マージンが提供されるため、AC 250 V アプリケーションで AC 450 V のコンデンサを使用することは一般に許容されます。

CBB60 の代替品の静電容量許容差は以下の範囲内に収まる必要があります 定格値の±5% 実行コンデンサ用途向け。定格静電容量を大幅に超えると、モーターが補助巻線に過剰な電流を引き込みます。これを大幅に下回るとトルクと始動信頼性が低下します。モーター効率が重要なコンプレッサーやポンプの用途では、±3% 以内に抑えることが望ましいです。

段階的なコンデンサ検証プロセス

1. アプライアンスを電源から外し、コンデンサに触れる前に少なくとも 5 分間放置します。一部のコンデンサは電源を切った後も危険な電荷を保持します。
2. 取り扱う前に、端子間に接続された放電抵抗 (通常 10kΩ ～ 20kΩ、5W) を使用してコンデンサを安全に放電してください。
3. 既存のコンデンサのラベルを読んで、静電容量 (µF)、電圧 (VAC)、および温度定格を確認してください。
4. 静電容量測定機能を備えたデジタルマルチメータを使用して、古いコンデンサの実際の静電容量を測定します。定格値と比較してください。
5. 測定された静電容量が定格値より 5% 以上低い場合、またはコンデンサに物理的な損傷 (膨れ、亀裂、漏れ) が見られる場合は、コンデンサを交換してください。
6. 交換用の CBB60 コンデンサは、同等以上の電圧定格と元のコンデンサの ±5% 以内の静電容量を備えたものを選択してください。
7. 物理的寸法 (円筒形 CBB60 の直径と長さ) がアプライアンスの取り付けブラケットまたはハウジングに適合することを確認します。

CBB60 と他のタイプのコンデンサ: この特定の部品が使用される理由

技術者と好奇心旺盛な住宅所有者の両方からよくある質問は、「なぜ電解コンデンサやセラミックコンデンサではなく、CBB60 コンデンサを使用するのですか?」です。答えは、AC モーター駆動回路の基本的な電気要件にあります。

電解コンデンサは極性があるため、AC ではなく DC 電圧のみを安全に処理できます。 AC モーター巻線の両端に電解コンデンサを接続すると、電解コンデンサが急速に破壊され、火災や爆発の危険が生じます。 CBB60 のポリプロピレン フィルム誘電体は無極性で、非常に低い内部抵抗 (ESR) と最小限の誘電損失で AC 電圧を効率的に処理します。これは連続 AC 動作に重要な特性です。

セラミックコンデンサは、同じく無極性ではありますが、非常に小さな静電容量値（ピコファラッドからマイクロファラッド）でしか入手できず、家電製品での使用に実用的な物理サイズでは、モーター駆動アプリケーションに必要な 5µF ～ 100µF の静電容量範囲を実現できません。

CBB60 コンデンサには次の機能もあります。 自己修復特性 — 長期的な信頼性にとって最も重要な機能の 1 つです。微細な欠陥で軽微な絶縁破壊が発生すると、CBB60のメタライズ電極膜が局所的に蒸発し、欠陥を隔離して絶縁を回復します。これにより、軽微な欠陥が致命的な障害に至るのを防ぎます。ほとんどの CBB60 コンデンサの耐用年数は次のとおりです。 100,000時間 標準的な動作条件下では、始動回路で使用される電解コンデンサをはるかに上回ります。

比較: CBB60 とモーター用途向けの他のタイプのコンデンサ

家電製品の CBB60 コンデンサが故障するとどうなるか

cbb60 コンデンサの故障モードを理解することは、より高価な修理に着手する前に、アプライアンスの問題を正確に診断するのに役立ちます。故障の動作は、コンデンサがどのように故障するか (開回路、短絡、または徐々に容量が減少するなど) によって異なります。

開回路障害

CBB60 がフェイルオープン (内部接続が切断) されると、モーターの運転コンデンサが完全に失われます。 PSC モーター (天井ファン、窓用エアコン) では、モーターが始動しないか、トルクが低下して始動が非常に遅くなります。コンデンサ始動/コンデンサ駆動のコンプレッサーモーターでは、運転効率が大幅に低下し、過熱や熱保護の作動が発生します。開放回路故障は、経年劣化した CBB60 コンデンサで最も一般的な故障モードであり、通常は熱サイクルによる内部接続の疲労によって引き起こされます。

短絡故障

CBB60 コンデンサのショートはあまり一般的ではありませんが、より危険です。モーター巻線に直接的な低インピーダンス経路が形成され、即座に過電流が発生したり、ヒューズが切れたり、回路ブレーカーがトリップしたりする原因となります。ひどい場合には、コンデンサの短絡により十分な熱が発生し、コンデンサのハウジングに亀裂や爆発が生じる可能性があります。 このため、モーター用途の CBB60 コンデンサには常に内部過圧切断 (OPD) 機構が組み込まれています。 — 致命的な障害が発生する前に接続を切断する感圧内部ディスク。

段階的な静電容量の損失

最も潜行的な故障モードは、時間の経過に伴う誘電体の劣化による徐々に容量が減少することです。これは、多くの場合、高温、高湿度、または過電圧イベントに長時間さらされることによって引き起こされます。アプライアンスは引き続き動作しますが、効率は低下します。ポンプの流量は低下し、エアコンは同じ冷却出力に対してより多くの電力を消費し、洗濯機はフル回転速度に達するまでに時間がかかります。多くの住宅所有者は、これらの症状がコンデンサーの劣化ではなく、一般的な磨耗によるものであると考えており、不必要に高い電気代やモーターの早期摩耗につながります。

適切な CBB60 コンデンサの選択: 主要な購入基準

市場に出回っているすべての CBB60 コンデンサが同じ規格に基づいて製造されているわけではありません。品質はブランドや生産バッチによって大きく異なり、標準以下のコンデンサの結果（初期故障、家電製品の損傷、火災）を考慮すると、調達基準に注意を払う価値があります。

• コンプライアンス認証: IEC 60252-1 (AC モーター コンデンサの国際規格) に認定された CBB60 コンデンサを探してください。中国製コンデンサも CQC 認証を取得している必要があります。欧州市場の製品は RoHS に準拠し、理想的には CE マーキングを行う必要があります。特定の用途に対する VDE、TÜV、または UL のリストにより、さらに保証が強化されます。
• 静電容量許容差: モーター駆動アプリケーションの場合、±5% が標準許容差です。一部の高級サプライヤーは、コンプレッサーや高効率ポンプなどの要求の厳しいアプリケーションに対して ±3​​% を提供しています。
• 温度定格: 標準的な屋内用途には 85°C を選択します。屋外、高周囲、またはプールポンプハウジングや屋外 HVAC コンデンサーユニットなどの密閉されたモーター環境では 105°C。
• 難燃性ハウジング: 外部ケーシングは、火災が伝播することなく内部故障を封じ込めるために、難燃性 (UL94 V-0 定格) ポリプロピレンまたは類似の材料で作られている必要があります。
• 内部過圧切断 (OPD): コンデンサに OPD メカニズムが含まれていることを確認します。これは IEC 60252-1 準拠に必須であり、重要な安全機能です。
• 物理的寸法: CBB60 コンデンサは、直径 35mm、40mm、50mm とさまざまな高さが用意されています。注文する前に、交換品がアプライアンスの取り付けブラケットまたはハウジングに適合することを確認してください。

ウォーターポンプ、エアコン、および同様の機器の OEM メーカーの場合、CBB60 コンデンサを販売代理店ではなく認定メーカーから直接調達することで、より厳格な品質管理とより優れたトレーサビリティが可能になります。工場レベルでの一括調達により、静電容量計と ESR テスターを使用した入荷検査が可能になり、組立前に各生産バッチが仕様を満たしていることを確認できます。
