CBB60 と CBB65 コンデンサ: 主な違いの説明

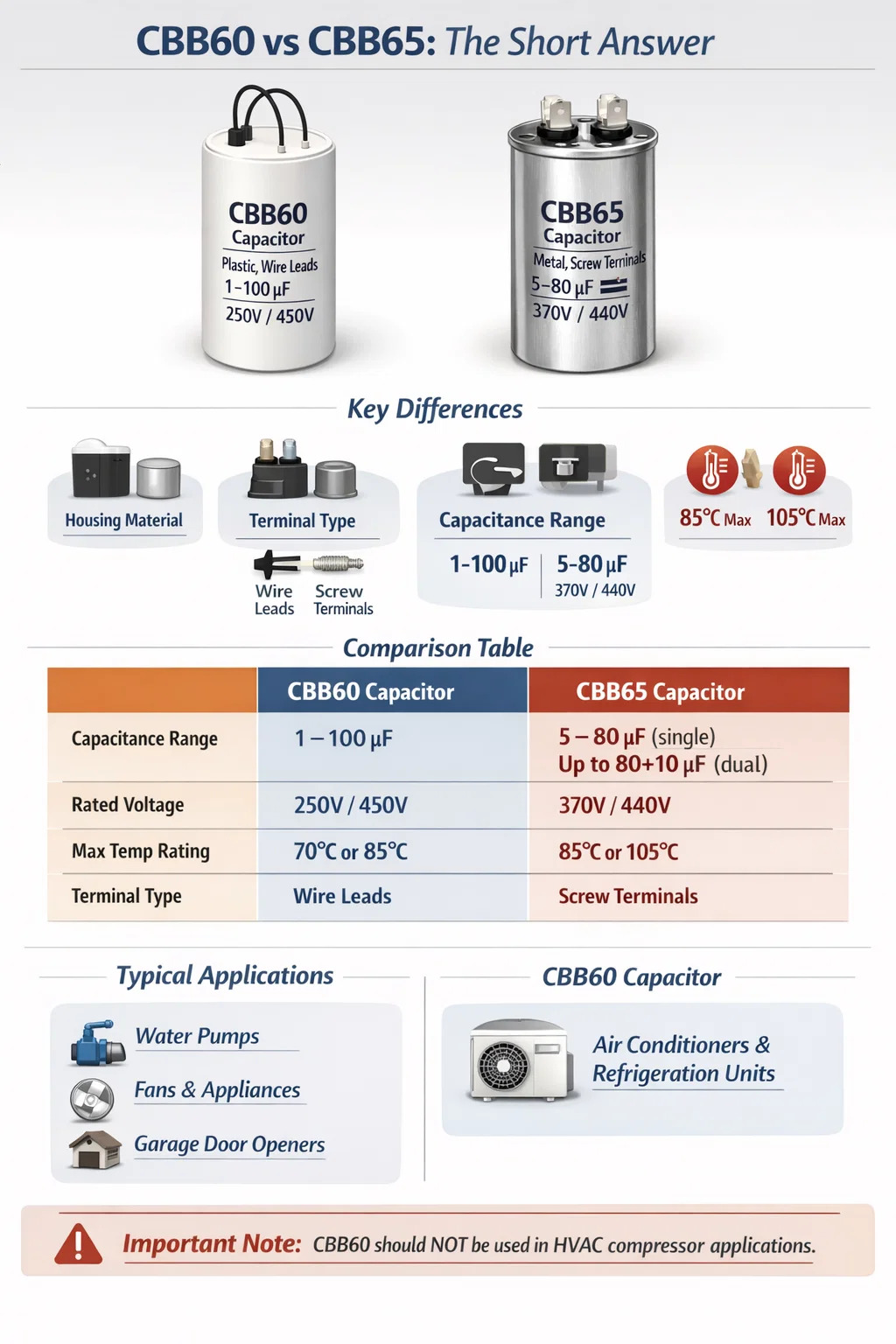

CBB60 対 CBB65: 簡単な答え

の基本的な違いは、 CBB60コンデンサ CBB65 コンデンサは物理的な構造と意図されたアプリケーション環境によって決まります。 CBB60 は、主に単相 AC モーターの始動および運転回路用に設計された円筒形のリード線コンデンサです。 一方、CBB65 は、エアコンのコンプレッサーや冷凍装置などの高耐久アプリケーション向けに設計された金属缶のネジ端子コンデンサです。どちらも AC 回路で動作するポリプロピレン フィルム コンデンサですが、形状、端子の種類、静電容量の範囲、および熱弾性が大きく異なります。

交換用コンデンサを選択する場合、または新しい設計用にコンデンサを調達する場合、通常、取り付け方法、端子構成、および動作温度上限に注意を払わない限り、この 2 つは互換性がありません。これら 2 つのタイプを混同すると、たとえ静電容量値と電圧定格が同じに見えても、高負荷環境では早期故障や安全上の危険が生じる可能性があります。

物理的な構造とフォームファクター

CBB60 と CBB65 の最もすぐにわかる違いは、物理的なパッケージにあります。

CBB60 コンデンサ: 円筒形プラスチックハウジング

CBB60 コンデンサは、一端から 2 本または 4 本のリード線が伸びた円筒形のプラスチック (通常はポリプロピレンまたは難燃性ハウジング) ボディを使用します。ボディの直径は通常、次のとおりです。 30mm～50mm 、高さは静電容量に応じて 60 mm から 100 mm の間で変化します。これらのリード線を使用すると、モーター端子台に直接取り付けたり、クイックコネクト端子を介して接続したりできます。プラスチックケースにはエポキシ樹脂または同様の絶縁フィラーが充填され、内部のフィルム巻線を湿気の侵入から密閉します。

リード線を使用しているため、CBB60 は「リード付き」コンポーネントとみなされます。通常、モーターのコンデンサーコンパートメント内に直立または斜めに設置され、プラスチックのブラケットまたはクリップで固定されます。この設計はスペース効率が高く、生産コストが低いため、ウォーターポンプモーター、ファンモーター、小型家電モーターセグメントで大きなシェアを占めています。

CBB65コンデンサ : 金属アルミ缶ハウジング

対照的に、CBB65 コンデンサは、 丸いアルミニウム合金キャニスター 。端子は上部に取り付けられたネジ式コネクタなので、単純なリード線に比べて振動に強く、確実な配線接続が可能です。金属製の筐体は、プラスチックに比べて優れた放熱性と機械的保護を提供します。一般的な寸法には以下の直径が含まれます。 40mm～50mm 高さは 70 mm ～ 120 mm ですが、デュアルラン コンデンサ (2 つの静電容量値を 1 つのユニットに組み合わせたもの) の場合はさらに大きくなる可能性があります。

アルミニウム缶は、底部または上部に圧力逃しベントがあり密閉されており、内部が過圧になった場合に安全弁として機能します。この機能は、周囲温度が急激に上昇する可能性があるコンプレッサー環境では非常に重要です。金属ボディは、HVAC コンデンサの取り付けの業界標準方法であるスチール ストラップ バンドまたはブラケットを介した外部取り付けもサポートしています。

電気定格の比較

どちらのタイプのコンデンサも AC 回路で動作しますが、その定格パラメータは、意図された使用例を反映する点で異なります。

電圧定格には特に注意が必要です。 CBB65 はほぼ独占的に入手可能です。 AC370VおよびAC440V HVAC コンプレッサー システム内の電圧条件に対処するため、モーター始動時の瞬間的なサージが公称線間電圧を大幅に超える可能性があります。 250 VAC の CBB60 コンデンサは、たとえ静電容量値が偶然一致したとしても、そのような条件では危険なほど過小評価されます。

一般的なアプリケーション環境

各コンデンサがどこで機能するように設計されているかを理解することは、そもそも物理的および電気的な違いが存在する理由を明確にするのに役立ちます。

CBB60 コンデンサが使用される場所

CBB60 コンデンサは、軽負荷から中負荷の環境における幅広い単相誘導モータ用の標準的なモータ駆動およびモータ起動コンデンサです。一般的なアプリケーションには次のものがあります。

• ウォーターポンプモーター (水中および水上設置型、通常 0.37 kW ～ 2.2 kW)
• シーリングファンと排気ファン
• 洗濯機のドラムモーター
• 小型空気循環装置および換気装置
• ガレージドアオープナー
• 低出力範囲のプールおよびスパポンプモーター

これらの環境では、動作温度は 70°C ～ 85°C 未満にとどまる傾向があり、振動負荷は中程度です。通常、周囲は十分に制御されているため、プラスチック製の筐体が湿気や機械的衝撃から適切に保護されます。

CBB65 コンデンサが使用される場所

CBB65 コンデンサは、HVAC および冷凍コンプレッサー モーターの需要に合わせて特別に設計されています。主なアプリケーション環境には次のものがあります。

• セントラル空調用コンプレッサーユニット（スプリットシステム、パッケージユニット）
• ヒートポンプコンプレッサー
• 業務用冷凍コンプレッサー
• 空冷式凝縮ユニット
• 室外 HVAC ユニットのコンデンサー ファン モーター

夏の暑い日に屋外の HVAC コンプレッサー キャビネットでは、内部温度が最高温度に達することがあります。 周囲温度55℃～70℃ コンプレッサーモーターの表面により局所的な熱がさらに加わります。モーターの隣に取り付けられたコンデンサーは確実に存続する必要があります 85℃～105℃ 連続動作温度 - CBB65 はこの仕様に準拠していますが、ほとんどの標準的な CBB60 ユニットはそうではありません。

熱性能と放熱性

熱管理は、これら 2 つのコンデンサ ファミリ間の技術的に最も意味のある違いの 1 つであり、材料の選択を直接説明します。

ポリプロピレン フィルム コンデンサは、特に連続 AC 電流下で、誘電損失により内部で熱を発生します。モーター駆動アプリケーションでは、モーターの動作中、コンデンサは常に通電されています。これは、短いスタート パルス コンポーネントではなく、動作回路内で継続的にアクティブな要素です。効率的に放散されない熱はコンデンサ本体内に蓄積し、誘電体の劣化を促進します。

アルミニウムの熱伝導率は約205W/(m・K)です。 一方、CBB60 ハウジングで使用される一般的なエンジニアリング プラスチックの範囲は 0.1 ～ 0.5 W/(m・K) です。これは、CBB65 コンデンサの金属缶が、CBB60 のプラスチック ハウジングよりも壁を通して熱をおよそ 400 ～ 2000 倍効率的に放散することを意味します。実際には、負荷がかかった状態での CBB65 のコア温度は、同じ電気的ストレスがかかった場合の CBB60 よりも大幅に低くなり、耐用年数が直接延長され、熱故障のリスクが軽減されます。

これが、CBB65 コンデンサが高級バージョンで 105°C の最大動作温度に定格できる理由です。金属エンクロージャは、外部環境が極端な場合でも内部フィルム温度を耐えられるレベルに保ちます。定格 85°C のみの屋外コンプレッサー キャビネットに取り付けられた CBB60 コンデンサは、技術的には室温で耐えることができますが、周囲温度が夏の間継続的に天井に向かって押し上げられると、寿命が大幅に低下します。

安全機能と故障モード

CBB60 コンデンサと CBB65 コンデンサの安全設計哲学は著しく異なり、やはりそれぞれの導入環境を反映しています。

両タイプとも自己修復フィルム

CBB60 コンデンサと CBB65 コンデンサはどちらも、自己修復特性を備えた金属化ポリプロピレン フィルムを使用しています。局所的な絶縁破壊 (フィルムの微細な穴) が発生すると、その箇所の薄い金属電極が放電エネルギーによって即座に蒸発し、欠陥が解消され、絶縁が回復します。このメカニズムにより、コンデンサは、その耐用年数にわたって、致命的な故障を起こすことなく、数千回の小さな障害イベントに耐えることができます。自己修復特性は、すべての CBB シリーズ フィルム コンデンサに共通の強みです。

CBB65の圧力逃がしベント

CBB65 コンデンサはアルミ缶に封入されています。 内蔵圧力逃がしベント 、通常は缶の底にあるか、蓋のシールに組み込まれています。長期にわたる過電圧や熱劣化により内部ガスが蓄積した場合、この通気口が制御された方法で開き、圧力が解放され、缶が激しく破裂するのを防ぎます。その結果、爆発的なものではなく、比較的安全な「オープン故障」モードになります。

CBB60 プラスチックケースのコンデンサにはこの通気口がありません。深刻な過負荷下では、特に充填樹脂が不十分であったり古い場合には、CBB60 が膨張したり、ハウジングに亀裂が入ったり、最悪の場合、より急激な力で破裂したりする可能性があります。これは、換気が不十分なポンプ モーター キャビティにおける既知の故障モードであり、コンデンサの交換が実際の安全寿命を超えて遅れる場合があります。

放電抵抗器

多くの CBB65 コンデンサ、特に北米の HVAC 市場で販売されているコンデンサには、 ブリード抵抗 (通常 10 kΩ ～ 20 kΩ) ユニットの電源が切られた後、残留電圧を放電するために端子間に配線されます。これは、システムの電源を切った直後にコンデンサを取り扱う可能性があるサービス技術者にとって重要な安全機能です。 440 VAC コンデンサの 40 µF の残留電荷は、放電しないと致命的になる可能性があります。 CBB60 コンデンサには、メーカーやグレードに応じて、この抵抗が含まれる場合と含まれない場合があります。

デュアルランコンデンサ: CBB65 固有の機能

CBB65 ファミリ内に存在する重要な製品カテゴリの 1 つが、CBB60 には実際に相当するものはありません。 デュアルランコンデンサ (北米市場では「デュアル コンデンサ」または「楕円形コンデンサ」と表記される場合があります)。

デュアルラン CBB65 コンデンサには、1 つのアルミニウム缶内に 2 つの独立したコンデンサ素子が含まれており、共通端子を共有しています。 3 つの端子には通常、次のようなラベルが付けられています。 HERM（密閉型コンプレッサー）、FAN（コンデンサーファンモーター）、COM（共通） 。これにより、2 つの個別のコンデンサが 1 つのユニットに統合され、HVAC 機器のスペースとコストが節約されます。

一般的なデュアル実行コンデンサ構成には、次のような値が含まれます。

• 35μF 5μF / AC440V（中規模住宅用分割システム）
• 45 μF 5 μF / 440 VAC (大規模住宅または小規模商業用)
• 55 μF 7.5 μF / 440 VAC (高容量コンプレッサー)
• 80 μF 10 μF / 370 VAC (大型商用コンプレッサー起動)

この二重構成は、物理的に金属缶フォーマットでのみ実用的です。これは、2 つの別個の巻き取られたフィルム要素に十分なスペースと熱管理が必要であるためです。プラスチックケースの CBB60 スタイルのハウジングは、高温コンプレッサー条件下でこの構成を確実にサポートできません。これが、CBB65 プラットフォームが HVAC で主流であり続けるもう 1 つの理由です。

認証基準と準拠

CBB60 コンデンサと CBB65 コンデンサは両方とも中国の国家規格に準拠しています GB/T 3667 、ACモーターのコンデンサーをカバーします。ただし、その規格内で該当する製品カテゴリには、さまざまな要件が反映されています。中国の規格を超えて、世界市場で販売されているコンデンサには追加の認証が付与されています。

• CBB60コンデンサ 通常、ポンプやファンモーターの交換品に使用される場合は、欧州市場では CE マーキングを取得し、北米では UL/CUL 認証を取得しています。
• CBB65コンデンサ 北米の HVAC 市場向けには以下の条件が適用されます。 UL 810 (コンデンサの規格) であり、リストされた HVAC 機器で使用するための UL リストに記載された要件に準拠する必要があります。多くの製品には CSA および RoHS 準拠のマークも付いています。

もともと特定のタイプのコンデンサで認定されている機器のコンデンサを交換する場合、認定されていないコンポーネントや異なるカテゴリのコンポーネントと置き換えると、機器の認定が技術的に無効になり、特に定期検査の対象となる商用施設では責任問題が生じる可能性があります。

各コンデンサの刻印の見方

CBB60 コンデンサと CBB65 コンデンサは両方とも、主要な仕様をハウジングに直接印刷しています。これらのマークを理解することで、推測に頼らずに正確な交換品を選択できます。

一般的な CBB60 コンデンサのラベルは次のようになります。

CBB60 — 30 µF ± 5% — 450 VAC — 50/60 Hz — 85°C

一般的な CBB65 コンデンサのラベルは次のようになります。

CBB65A — 45 5 µF ± 5% — AC440 V — 50/60 Hz — 105°C — P2 (放電抵抗クラス)

CBB65A の「A」接尾辞は通常、内部放電抵抗器の存在を示します。デュアル静電容量値 (例: 45 5 µF) により、デュアル実行ユニットであることがすぐに識別されます。 440 VAC の電圧定格と 105°C の温度定格により、コンプレッサーの使用に適した定格であることがわかります。

どちらかのコンデンサを交換する場合、マッチング 3 つの主要パラメータすべて —静電容量値、定格電圧、および温度定格—が重要です。より低い電圧またはより低い温度定格での代替は決して受け入れられません。より高い電圧またはより高い温度定格は代替品として電気的に安全ですが、物理的寸法も検証する必要があります。

期待寿命と劣化パターン

コンデンサの寿命は、動作温度、電圧ストレス、デューティ サイクルに大きく依存します。 CBB60 と CBB65 は両方とも金属化フィルム タイプで、一般的に AC モーターの使用では電解コンデンサよりも長持ちしますが、予想される耐用年数は使用条件により異なります。

CBB60の寿命

適度な周囲温度 (40°C 以下) での一般的なポンプ モーターまたはファン モーターの使用では、高品質の CBB60 コンデンサが次の性能を発揮します。 30,000～50,000稼働時間 重大な容量ドリフトが発生する前に。季節限定で使用する設備 (6 か月のシーズン中に 1 日あたり 8 時間稼働するプールポンプなど) の場合、これはおよそ 10 ～ 17 年の耐用年数に相当します。ただし、換気の悪い筐体や熱源の近くでは、この値が急激に低下する可能性があります。高温のポンプ ハウジングでは 3 ～ 5 年以内に故障するユニットもあります。

CBB65の寿命

HVAC コンプレッサー サービスの場合、高品質構造の CBB65 コンデンサは通常、 60,000時間以上 定格温度で。ただし、現実の HVAC サービス条件はコンデンサにとって厳しいものです。電力会社の送電網イベント、コンプレッサーの繰り返しのハードスタート、および 40°C を超える周囲温度での継続的な動作による電圧サージにより、実効耐用年数が短くなる可能性があります。 8～15年 住宅用途で。このため、暑い気候の HVAC サービス技術者は、目に見える故障が発生する前であっても、7 ～ 10 年ごとに積極的にコンデンサを交換することを推奨しています。

容量ドリフトは、両方のタイプで最も一般的な劣化モードです。定格静電容量の 10% 以上を失ったコンデンサは、たとえ完全に故障していなかったとしても、モーターがより多くの電流を引き込み、より高温になり、効率が低下する可能性があります。定期メンテナンス時に静電容量計を使用して静電容量を測定すると、コンプレッサーの故障を引き起こす前にこの問題を発見できます。

互換性: 一方を他方に置き換えることはできますか?

これは、フィールド サービスや交換のシナリオで生じる最も実際的な質問の 1 つです。

つまり、CBB65 はほとんどのアプリケーションで CBB60 の代わりに使用できますが、コンプレッサー アプリケーションでは CBB60 を CBB65 の代わりにすべきではありません。

ポンプ モーターの CBB60 コンデンサーと、一致する静電容量を持つ CBB65 ユニットの交換が必要で、より高い電圧定格が利用可能な場合は、電気的に動作し、実際に熱特性が優れているため、寿命の点でオリジナルよりも優れている可能性があります。適切なコネクタを使用して、端子タイプの違い (ネジ端子とリード線) に対処する必要があります。

他の方向に進むこと、つまり CBB60 コンデンサを HVAC コンプレッサー アプリケーションに取り付けることは、次のような理由からお勧めできません。

• CBB60 の温度定格 (多くの場合 85°C) は、コンプレッサーの周囲条件が継続するには不十分である可能性があります。
• 電圧定格 (CBB60 では一般的な 250 VAC) は、370 ～ 440 VAC のコンプレッサー サービスと互換性がありません。
• リード線は、追加のストレインリリーフなしではコンプレッサーユニットの振動環境には適していません。
• 圧力逃がしベントがないということは、熱応力下でより危険な故障モードが発生することを意味します。
• デュアル実行構成がないということは、通常 1 台の CBB65 デュアル実行ユニットが機能する場合、2 つの別個のユニットが必要になることを意味します。

価格と入手可能性についての考慮事項

商業調達の観点から見ると、CBB60 と CBB65 コンデンサは異なる市場層を占めています。

CBB60 コンデンサは、大量生産される汎用コンポーネントです。標準 20μF/AC450V CBB60 中堅メーカーの価格はおおよそ 1 ユニットあたり $0.80 ～ $2.50 大量注文で。これらは、世界中の電子機器販売業者、家電部品サプライヤー、オンライン マーケットプレイスから広く入手可能です。

CBB65 コンデンサ、特に HVAC 用途のデュアルラン タイプは、より複雑な構造と高級な材料を反映して価格が高くなります。あ 45 5 µF / 440 VAC デュアルラン CBB65 通常は費用がかかります 1ユニットあたり4ドルから15ドル 小売では、大手 HVAC OEM サプライヤーのブランド品が 20 ～ 30 ドルに達することもあります。偽造品および標準以下の CBB65 コンデンサは、HVAC 交換部品市場で文書化された問題です。アルミニウム缶を使用しているが内部構造が不十分なユニットは、すぐに許容範囲を逸脱したり、熱により早期に故障したりしてコンプレッサーの故障を引き起こしています。信頼できる販売代理店から購入し、UL リスティング マークを確認することをお勧めします。
