CBB60 コンデンサは何に使用されますか?アプリケーションとガイド

CBB60 コンデンサは何に使用されますか?

あ CBB60コンデンサ フィルムタイプのACモーター運転用コンデンサーです 主に、ウォーターポンプ、水中ポンプ、洗濯機、エアコンプレッサー、および同様のモーター駆動機器の単相誘導モーターを起動および実行するために使用されます。モーター内部に回転磁界を生成するために必要な位相シフトを提供し、負荷下での始動と連続使用中のスムーズで効率的な動作の維持を可能にします。電解始動コンデンサとは異なり、CBB60 は回路内での恒久的な接続に対して定格が定められており、モーターの動作サイクル全体を通して通電状態が維持されます。

「CBB」という名称は、中国の標準分類である金属化ポリプロピレンフィルムコンデンサであることを示しています。 「60」は、AC アプリケーション向けに設計されたモーター駆動コンデンサをカバーする特定のサブカテゴリを指します。これらのコンポーネントは IEC 60252 および GB/T 3667 規格に準拠して広く製造されており、ポンプやモーターが最初の試行で起動するか早期に故障するかは、その信頼性によって直接決まります。

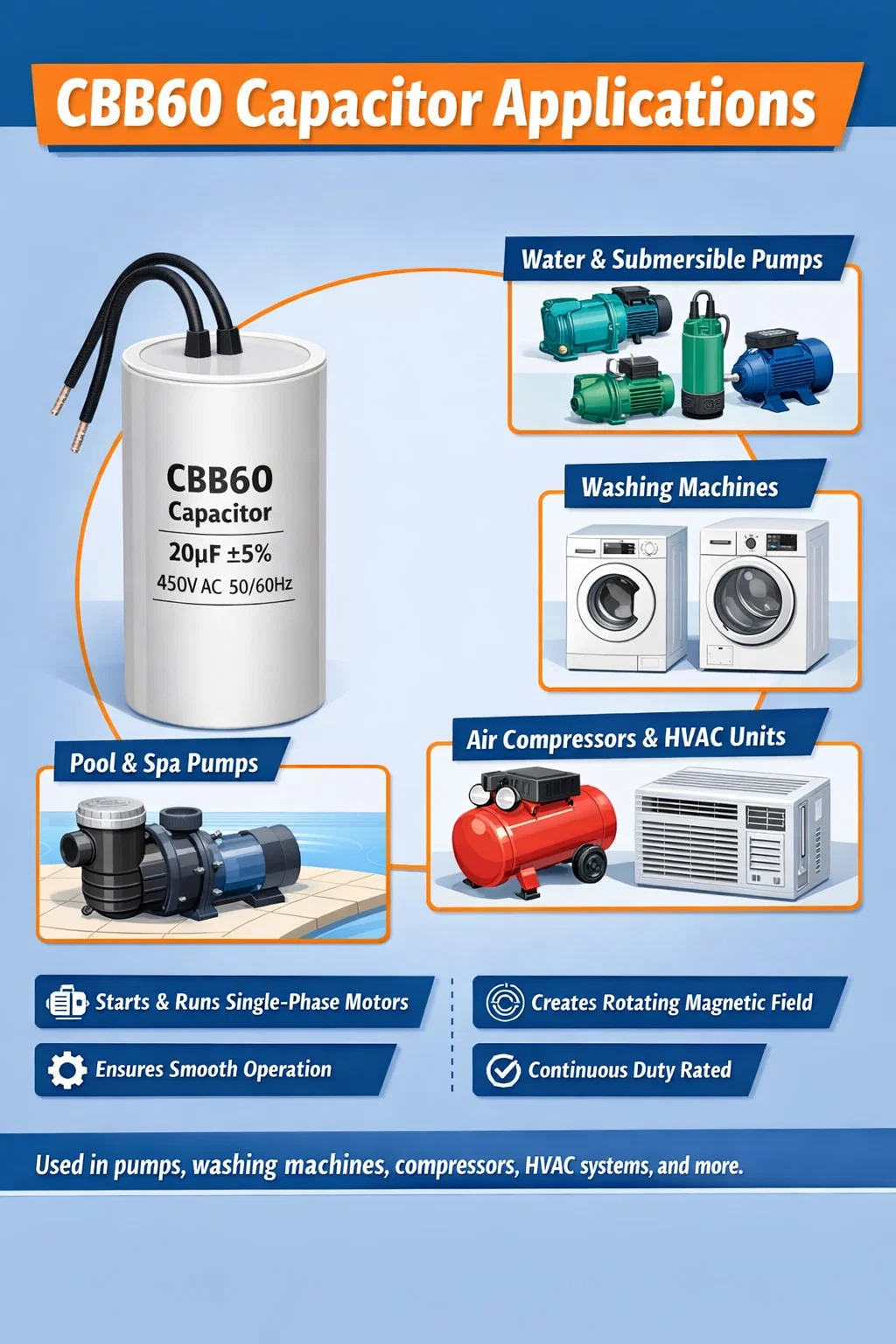

CBB60 コンデンサの主な用途

CBB60 コンデンサは、驚くほど幅広い機器に使用されています。ポンプ用途が市場の大半を占めていますが、このコンポーネントは定格周波数で連続 AC 電圧を処理できるため、単相モーターが第 2 相を生成する必要がある場合に適しています。

ウォーターポンプおよび水中ポンプ

これは世界的に主流の使用例です。以下の家庭用ウォーターポンプ 0.37kW～2.2kW ほとんどの場合、CBB60 実行コンデンサに依存します。庭用ポンプ、浅井戸ジェット、深井戸水中ポンプ、および昇圧ポンプはすべて、単相電源を 2 つの有効相に分割するコンデンサを必要とします。ポンプ用途の静電容量値は通常、次の範囲に収まります。 6μFと100μF 、動作電圧は、供給電圧とモーターの設計に応じて 250 VAC または 450 VAC です。

あ failed CBB60 in a pump circuit causes the motor to hum at startup but fail to rotate — it draws locked-rotor current (often 6–8 times the rated running current) without spinning, which can overheat and burn the winding within seconds if the thermal protection fails to trip in time.

洗濯機

ドラム式およびトップローディング洗濯機では、メインの洗濯モーターと、多くの場合排水ポンプ モーターにも CBB60 コンデンサが使用されています。ここでの静電容量値は通常、 450 VAC で 8 µF ～ 20 µF 。モーターがブーンという音を立てているにもかかわらず、洗濯機は始動するが適切に撹拌または回転しない場合は、静電容量がモーターの最小しきい値を下回った劣化した CBB60 コンデンサーの典型的な症状です。

あir Compressors and HVAC Equipment

作業場や自動車サービスベイで使用される単相エアコンプレッサーには、多くの場合、高静電容量の CBB60 ユニットが必要です。 50μF～100μF 1.5 kW ～ 3 kW のコンプレッサー モーターでは一般的です。一部の HVAC ファン モーターやウィンドウ エアコン ユニットの小型コンプレッサーも CBB60 スタイルの実行コンデンサを使用していますが、北米市場では楕円形のアルミニウム缶形式がより普及しており、アジアとヨーロッパの大部分では円筒形の CBB60 形状が主流です。

その他のモーター駆動の家電製品

プールやスパの循環ポンプ、灌漑システムのポンプ、穀物処理モーター、小型旋盤、さらには業務用クーラーの一部の冷凍コンプレッサーでも CBB60 コンデンサが使用されています。永久分割キャパシタ (PSC) またはキャパシタ スタート キャパシタ ラン (CSCR) 単相誘導モータを実行するアプリケーションでは、CBB60 を実行位置で使用できる可能性があります。

CBB60 コンデンサがモーター回路でどのように動作するか

単相 AC 電力自体は、モーターのステーター内に回転磁場を生成できません。それは、ローターを回転させずに振動させる脈動磁場を生成するだけです。これを解決するために、モーター設計者は、2 次 (補助) 巻線と直列に接続された実行コンデンサを使用します。コンデンサは、主巻線の電流に対して、その巻線の電流位相を電気角で約 90 度シフトします。この人工的な二相電源は、トルクを生み出す回転磁場を生成し、モーターの自己始動と連続運転を可能にします。

CBB60 は、モーターが同期速度の約 75 ～ 80% に達すると遠心スイッチまたはリレーを介してスイッチアウトされる電解始動コンデンサとは異なり、回路内に永久に残ります。これは、CBB60 が大きな容量ドリフトを発生させずに継続的な AC 電圧ストレスに対処する必要があることを意味します。金属化ポリプロピレンフィルム構造により、次のような機能が得られます。 ポリプロピレンの誘電正接は極めて低い (1 kHz で Tan δ ≤ 0.001) つまり、動作中にコンデンサ内の熱としてエネルギーが実質的に無駄にならないことになります。

あn important self-healing property distinguishes metallized film capacitors from foil types. If a microscopic defect in the dielectric film causes a localized breakdown, the metal electrode vaporizes around the fault spot, isolating it rather than creating a short circuit. This mechanism allows CBB60 capacitors to survive occasional voltage spikes that would destroy a non-self-healing design.

主な仕様と定格の説明

CBB60 コンデンサのラベルを正しく読むことは、適切な交換品を選択するために不可欠です。次の表では、一般的なパラメータとその一般的な範囲について説明します。

定格電圧: 250 VAC 対 450 VAC

AC 電圧定格は、最も誤解されやすいパラメータです。 250 VAC 定格の CBB60 は、220 ～ 240 VAC 主電源から供給されるモーターに適していますが、定格では、動作中の PSC モーターのコンデンサ電圧が供給電圧よりも高くなる可能性があるという事実を考慮する必要があります。一部の高スリップモーター設計では、コンデンサー端子電圧が次の値に達します。 電源電圧の1.1～1.5倍 。これが、230 VAC 市場のポンプ コンデンサが 450 VAC で指定されることが多い理由です。これにより、大幅な安全マージンが提供され、耐用年数が大幅に延長されます。 450 VAC が指定されている場所で 250 VAC コンデンサを使用すると、誘電劣化が促進され、寿命が大幅に短くなります。

静電容量値とモーターのマッチング

あlways replace with the same capacitance value as specified on the motor nameplate or in the service manual. An undervalue reduces starting torque and can prevent the motor from starting under load. An overvalue shifts the current phase too far, unbalancing the winding currents, increasing heat, and potentially causing the auxiliary winding to overheat. Deviations beyond 定格値の±10％ 一般に、実行コンデンサの置換の許容範囲外であると考えられます。

CBB60 コンデンサの物理的構造

CBB60 は、白または灰色のプラスチック ケースを備えた独特の円筒形をしており、通常は難燃性ポリプロピレン ハウジングで作られています。内部の巻線は、しっかりと巻かれた 2 つの金属化ポリプロピレン フィルム層で構成されています。金属製のエンド キャップが巻線要素の端にスプレーされ (スクーページ プロセス)、金属化フィルム層と接触し、リード線またはワイヤ端子がこれらのエンド キャップに取り付けられます。

巻線エレメントはプラスチックケースに挿入される前にエポキシ樹脂で封止されます。この樹脂充填材は、湿気の侵入を防ぎ、振動を減衰し、要素からケースへの熱伝達を改善し、モーターの振動中に巻線を機械的に安定に保持するなど、複数の目的を果たします。

端末構成は市場とアプリケーションによって異なります。

• 2 本のリード線 (ポンプ用途に最も一般的、直接はんだまたはスペード接続)
• 4 本のリード線 (端子ごとに 2 本、マルチモーター パネルでのデイジーチェーン配線が容易)
• トップキャップのネジ端子 (一部のイタリアのポンプ ブランドおよびコンプレッサー OEM で使用)
• ファストン / スペード タブ (6.3 mm タブ、洗濯機用途で一般的)

物理的寸法はメーカー間で標準化されていません。あ 20μF/AC450V CBB60 の本体直径は、あるメーカーでは 35 mm、高さ 60 mm ですが、別のメーカーでは 40 mm × 70 mm である場合があります。交換品を注文する場合は、物理的寸法が既存のモーター ブラケットまたは取り付けクリップに適合することを必ず確認してください。

CBB60 と他の種類のモーター コンデンサーの比較

他の一般的なモーター コンデンサ タイプと比較して CBB60 がどこに適合するかを理解することは、適切なコンポーネントを選択し、モーターの問題を正確に診断するのに役立ちます。

CBB61 は物理的に CBB60 と似ていますが、どちらも円筒形のプラスチック ハウジングを使用していますが、CBB61 は始動トルク要件が低いファンや空調の室内ユニット モーター向けに設計されています。 CBB61 をヘビーデューティポンプ用途に置き換えると、CBB61 のケースと端子がポンプ用途で一般的な高い静電容量値と連続電流負荷に対応していないため、早期故障が発生する可能性があります。の CBB60円筒ケースは構造的により堅牢です 通常は IP44 または IP54 定格であるため、湿気の多いポンプ室や屋外のエンクロージャに適しています。

CBB60 コンデンサが故障したかどうかを確認する方法

コンデンサの故障はモータの誤動作の最も一般的な原因の 1 つであり、CBB60 コンデンサは予測可能な方法で劣化します。故障モードを認識することで診断が迅速化され、不必要なモーター交換が防止されます。

症状に基づく診断

• モーターの音が鳴るが始動しない: 主巻線は通電しますが、補助巻線に十分な位相シフト電流がないと、ローターは静止摩擦に打ち勝つのに十分なトルクを生成できません。これは、コンデンサの完全な故障 (開回路) の最も一般的な症状です。
• モーターはゆっくりと始動するか、手動で回転させた場合にのみ始動します。 静電容量は大幅に低下しましたが (通常、定格値を 20% 以上下回りました)、完全に故障したわけではありません。モーターは一度始動すると動作しますが、確実に自己始動することはできません。
• モーターは動作しますが過熱します: あ partially shorted capacitor delivers incorrect phase shift, increasing current in the auxiliary winding and causing abnormal heating. The motor may trip its thermal protector repeatedly.
• 明らかな理由もなくポンプ流量が減少した場合: あ deteriorating capacitor reduces motor efficiency. The pump still moves water but at lower pressure or flow rate, while energy consumption stays the same or increases.
• ケースの膨らみやひび割れ： 絶縁破壊による内部ガスの圧力により、プラスチックケースが変形します。これは、致命的な障害を示す目に見える外部指標です。

静電容量計によるテスト

最初に 10 kΩ 抵抗を介して端子を少なくとも 5 秒間短絡して、コンデンサを放電します。短時間の電流サージによって内部メタライゼーションが損傷する可能性があるため、決して直接短絡しないでください。次に、静電容量モードに設定されたデジタル マルチメーターまたは専用の LCR メーターを使用して静電容量を測定します。内なる読み物 表示値の±5% はコンデンサが正常であることを示します。定格静電容量の 80% を下回る測定値、または開回路の測定値 (ほとんどのメーターでは OL または過負荷として表示される) は、コンデンサの交換が必要であることを確認します。

500 VDC でメガオーム計を使用した絶縁抵抗テストは、静電容量のドリフトが深刻になる前に初期段階の誘電劣化を検出するために、専門的なサービス環境で使用されます。健全な CBB60 は、絶縁抵抗を大幅に上回るはずです。 1000MΩ ;測定値が 100 MΩ 未満の場合は、誘電体が湿気を吸収したか、故障し始めていることを示します。

CBB60コンデンサの故障原因とその防止方法

CBB60 の故障のほとんどは偶然ではなく、特定の動作条件または設置条件に起因するものであり、耐用年数を延ばすために特定して修正することができます。十分に仕様が定められ、適切に取り付けられたコンデンサは長持ちします。 10年から20年 連続ポンプサービス中。低品質のユニットや悪条件にさらされたユニットは、2 ～ 3 年以内に故障する可能性があります。

過電圧と電圧サージ

早期故障の主な原因。グリッド電圧の変動、スイッチングサージ、モーター補助巻線の容量性電圧の上昇はすべて、誘電体にストレスを与えます。定格動作電圧を超えるごとに、劣化が指数関数的に加速します。フィルム コンデンサ工学の経験則では、 温度が 10°C 上昇するごと、または過電圧が 10% 上昇するごとに、耐用年数はおよそ半分になります。 。 AC 250 V ではなく、AC 230 V ポンプ アプリケーションに AC 450 V コンデンサを指定すると、サージ イベントに対する有意義な保護が提供されます。

過度の動作温度

コンデンサの内部温度は、周囲温度と、コンデンサ自身の誘電損失による自己発熱およびモータからの伝導熱を組み合わせたものになります。換気の悪いエンクロージャ内のモータフレームに直接取り付けられたコンデンサは、ジャンクション温度が上昇する可能性があります。 周囲温度より 20 ～ 30°C 高い 。コンデンサを熱源から遠ざけること、エアフローを備えた別個の取り付けブラケットを使用すること、またはより高い温度クラス (定格 85 °C または 105 °C) を選択することはすべて、このリスクを軽減します。

湿気と水の侵入

ポンプ室や屋外設置では、コンデンサが高湿度にさらされます。ポリプロピレン フィルムはもともと吸湿性が低いのですが、ケースや端子グランド領域の密閉性が低いと、時間の経過とともに湿気がリードに沿って体内に侵入する可能性があります。コンデンサハウジングの IP 定格が設置環境と一致していることを常に確認してください。 IP44 は、濡れた場所または湿気の多い場所における最小値です。 IP54 または IP55 は、屋外での直接使用または飛沫が発生しやすい設置場所に適しています。

モーター始動周波数

モーターが始動するたびに、コンデンサーに短時間の突入電流スパイクが発生します。ポンプのオンとオフを頻繁に (場合によっては 1 時間に数十回) 繰り返す圧力スイッチ制御を備えたアプリケーションでは、モーターが連続的に動作するアプリケーションよりもコンデンサに大きなストレスがかかります。始動周波数がモーターメーカーの定格デューティサイクルを超える場合は、より高いサージ電流定格を持つコンデンサを検討するか、圧力タンクのサイズを調整して始動周波数を下げてください。

適切な交換用 CBB60 コンデンサの選択

最初に正しい情報を収集すれば、交換プロセスは簡単です。注文エラーを避けるために、この順序に従ってください。

1. 故障したコンデンサのラベルを読みます。 静電容量 (µF)、定格電圧 (VAC)、および周波数 (Hz) を記録します。ラベルが判読できない場合は、モーターの銘板またはサービスマニュアルで指定された運転コンデンサの値を確認してください。
2. 電圧定格と一致またはそれを超えています。 決してそれより低い定格電圧を代用しないでください。より高い電圧定格へのアップグレード (たとえば、同じ静電容量の 250 VAC を 450 VAC に置き換える) は安全で有益です。
3. 静電容量を ±5% 以内で正確に一致させる: あ motor specified for a 20 µF run capacitor should receive a replacement between 19 µF and 21 µF. Avoid deviations beyond 10%.
4. 物理寸法を確認します。 交換品が取り付けブラケットに適合していることを確認してください。オンラインで注文する場合は、本体の直径と端子間の距離を測定します。
5. 端末の種類を確認します。 リード線、ファストンタブ、またはネジ端子は、既存のモーター配線構成と一致する必要があります。
6. 最低価格よりも品質を選択してください: サードパーティのテストレポートを発行し、IEC 60252-1 または GB/T 3667 規格に準拠するメーカーのコンデンサは、追跡可能な品質文書のないノーブランドのユニットよりも安定した耐用年数を実現します。

元の値が不明で、モータの銘板を紛失した場合は、モータの定格出力からおおよその推定値を得ることができます。一般に、単相誘導電動機には約 定格出力 1 キロワットあたり 7 ～ 8 µF ただし、これはモーターの設計と極数によって大きく異なります。この数値は単なる開始推定値であり、適切な値は常にメーカーのデータで確認する必要があります。

CBB60 コンデンサを取り扱う際の安全上の注意事項

モーター用途で使用されるフィルム コンデンサは、大量のエネルギーを蓄積します。 450 VAC ピーク (約 636 V ピーク) に充電された 50 µF コンデンサは、 10ジュール エネルギーの量 - 人体を通して放出された場合、重度の火傷や心停止を引き起こすのに十分です。標準的な安全対策には次のものが含まれます。

• コンデンサに触れる前に、モーターへの電源を切断してロックアウトしてください。
• 電源切断後、端子に近づく前に少なくとも 60 秒待ってください。モーター補助回路は電源が遮断された後も充電を保持できます。
• 直接短絡することなく、絶縁されたプローブに保持された抵抗 (10 kΩ、定格 5 W 以上) を通して放電してください。
• 故障したコンデンサを修理したり開けたりしないでください。内容物 (ポリプロピレン フィルムとエポキシ) には化学的危険性はありませんが、故障が致命的である場合、ケースに内部圧力がかかる可能性があります。
• 故障したコンデンサは地域の WEEE (電気電子機器廃棄物) 規制に従って廃棄してください。電子機器廃棄物の分別が必要な管轄区域では埋め立てないでください。

CBB60 コンデンサに関するよくある質問

より多くの始動トルクを得るために、指定よりも高い静電容量の CBB60 を使用できますか?

いいえ。運転コンデンサが大きすぎると、通常の運転中に補助巻線に過剰な電流が発生し、過熱やモーターの寿命の短縮につながります。より多くの始動トルクが必要な場合、解決策は、リレーまたは遠心スイッチによって切り替えられる、運転コンデンサーと並列に専用の始動コンデンサー (電解タイプ) を追加することです。回避策として、実行コンデンサのサイズを大きくしすぎないでください。

CBB60コンデンサは極性がありますか?

いいえ。CBB60 は無極性の AC コンデンサです。端子は交換可能で、プラスまたはマイナスのリード線はありません。これは、分極された DC 成分であり、AC に接続するとすぐに破壊されてしまう電解コンデンサとは根本的に異なります。

CBB65 の代わりに CBB60 を使用できますか?

確実ではありません。 CBB65 は、空調および冷凍コンプレッサー用途向けに特別に設計されており、より高い周囲温度およびさまざまな機械的取り付け要件に耐えられるように定格された丸いアルミニウム缶ハウジングを備えています。どちらも金属化ポリプロピレンフィルムを使用していますが、パッケージング、熱性能、耐振動性が異なります。 HVAC コンプレッサーで CBB65 の代替品として CBB60 を使用することは、通常、モーター メーカーによって推奨されません。

CBB60 コンデンサの寿命はどれくらいですか?

あ quality CBB60 capacitor in a correctly specified application typically lasts 動作時間10,000～15,000時間 これは、家庭用ポンプを 1 日あたり数時間使用した場合、10 ～ 20 年に相当します。より薄い誘電体や低品質のメタライゼーションを使用した安価なユニットは、3 ～ 5 年で故障する可能性があります。定期メンテナンス中に毎年静電容量を測定すると、始動不能故障が発生する前に劣化を特定するのに役立ちます。

CBB60 コンデンサの「μF」マークは何を意味しますか?

μF はマイクロファラッドの略で、電気容量の単位です。 1 マイクロファラドは、1 ファラドの 100 万分の 1 に相当します。コンデンサに印刷されている静電容量値 (たとえば、20 µF) は、モーターの仕様と一致する必要があります。この数値は、コンデンサが補助巻線で生成する位相シフトの量を直接決定し、モーターの性能に影響を与えることなく大幅に異なる値に置き換えることはできません。

単一の CBB60 コンデンサを使用してモーターを始動および駆動できますか?

はい、これがまさに永久分割コンデンサ (PSC) モーターの動作方法です。単一の CBB60 実行コンデンサは、開始位相シフトと実行位相補正の両方を提供します。この設計はシンプルで信頼性が高く、始動スイッチやリレーを排除する代わりに始動トルクがわずかに低くなります (2 つのコンデンサによる始動/実行設計と比較して)。単一の CBB60 実行コンデンサを備えた PSC モーターは、世界中のポンプ、ファン、洗濯機の用途で標準となっています。
