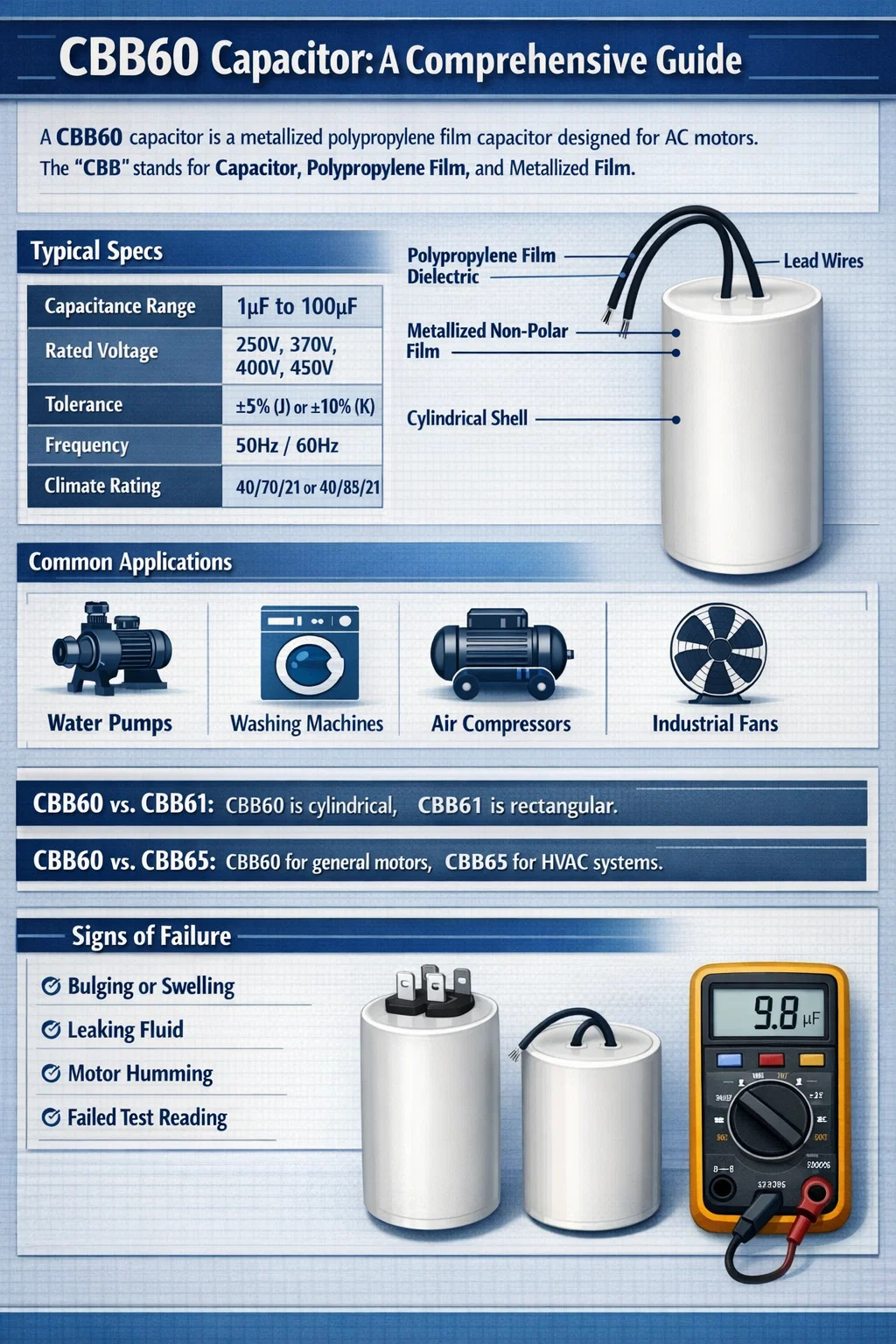

CBB60コンデンサとは何ですか?

CBB60 コンデンサの直接定義

あ CBB60コンデンサ は、主に AC モーター用途向けに設計された特殊なタイプの金属化ポリプロピレン フィルム コンデンサです。 「CBB」という名称はその材料組成を表します。「C」はコンデンサー、「B」はポリプロピレンフィルム誘電体、そして 2 番目の「B」は無極性金属化フィルムを表します。これらのコンデンサは正式には実行コンデンサとして分類されており、モーターの動作中に回路内に留まってトルクを維持し、効率を向上させることを意味します。

CBB60 は円筒形のプラスチックまたはアルミニウムのシェル内に構築されており、自己修復特性と高い絶縁抵抗が特徴です。これは洗濯機、ウォーターポンプ、エアコンプレッサーなどの家庭用電化製品で最も一般的に見られ、通常は 250V AC ～ 450V AC の電圧を処理します。

技術仕様と構造

CBB60 は、ポリプロピレン フィルムの表面に直接真空蒸着された金属 (多くの場合アルミニウムまたは亜鉛) の薄層を利用します。この設計により、コンデンサの「自己修復」が可能になります。つまり、電圧スパイクによって絶縁破壊が発生した場合、薄い金属化層が故障箇所の周囲で蒸発し、故障箇所を隔離してコンデンサが機能し続けることが可能になります。

主要なパフォーマンスパラメータ

AC モーターの寿命を確保するには、CBB60 が特定の工業規格を満たしている必要があります。以下は、標準的な CBB60 ユニットに見られる典型的な技術データ ポイントです。

CBB60 コンデンサの一般的な用途

CBB60 コンデンサの主な目的は、単相 AC モーターを補助することです。これらのシステムでは、単相電力ではモーターの始動やスムーズな動作に必要な回転磁界を生成できません。コンデンサは補助巻線に位相シフトを作成し、第 2 位相をシミュレートします。

CBB60 コンデンサは次の機器で使用されています。

• ウォーターポンプ: 深井戸ポンプや庭の灌漑システムに一定のトルクを維持するために不可欠です。
• 洗濯機: ドラムまたは撹拌機の双方向回転を容易にするために使用されます。
• あir Compressors: Helps the motor overcome the back-pressure of compressed air during start-up.
• 産業用ファン: 大型の排気および換気モーターに安定した動作を提供します。

CBB60と他のコンデンサの区別

保守担当者は、機器の故障を避けるために、CBB60 を CBB61 や CBB65 などの他の一般的なタイプと区別することが重要です。

CBB60 対 CBB61

どちらもポリプロピレン コンデンサですが、CBB61 は通常長方形で、天井ファンなどの小さな負荷に使用されます。 CBB60 は円筒形で、ポンプなどの大型機器の高電流需要に対応します。

CBB60 対 CBB65

CBB65 は通常、楕円形または円形のアルミニウム ハウジングに収められており、特に空調 (HVAC) システム用に設計されています。 CBB60 コンデンサはより汎用性が高く、幅広い汎用のモーター駆動の家庭用電化製品に使用されています。

安全性とメンテナンスのインジケーター

CBB60 コンデンサは時間の経過とともに熱や電気的ストレスにより劣化します。故障したユニットを早期に特定すると、コンデンサ自体よりも交換にかなり費用がかかるモーター巻線の損傷を防ぐことができます。

失敗の次のような建設的な兆候に注意してください。

1. 物理的な膨らみ: CBB60 の円筒形の上部が丸くなっているか膨らんでいるように見える場合は、故障により内圧が上昇しています。
2. 液体の漏れ: 多くの CBB60 は「乾燥」(樹脂充填) されていますが、一部には油が含まれています。液体の漏れはシールが損傷していることを示します。
3. モーターのハミング: モーターのハミングが発生しても回転しない場合は、CBB60 の静電容量 (μF) 値が失われ、必要な位相シフトを提供できなくなっている可能性があります。
4. テスト: 正常な CBB60 は、マルチメーターでテストしたときに、定格マイクロファラッド (μF) 値の ±5% 以内の値を示すはずです。
