CBB60 コンデンサの寿命はどれくらいですか?

CBB60 コンデンサの寿命はどのくらいですか?

CBB60 コンデンサの寿命は通常、次のとおりです。 8～12年 ただし、熱ストレス、電圧スパイク、または継続的な高負荷サイクルにさらされると、多くのユニットは早期に故障し、多くの場合 5 ～ 7 年以内に故障します。温度と定格電圧が制御された理想的な実験室条件では、一部の CBB60 実行コンデンサは 15 年を超える動作寿命を実証しています。ただし、実際の設置環境がこれらの理想的なパラメータを満たしていることはほとんどありません。

CBB60 は金属化ポリプロピレン フィルム コンデンサで、単相 AC モーター、特にウォーター ポンプ、エアコンプレッサー、洗濯機、プール ポンプなどに広く使用されています。その役割は、モーターを効率的に起動して実行するために必要な位相シフトを提供することです。 AC電圧で継続的に動作するため、劣化は徐々にではありますが避けられません。

CBB60 コンデンサの寿命を理解することは、メンテナンスのスケジュール設定、コスト管理、および予期しないモーターの故障の防止にとって重要です。運転コンデンサの故障はモーターを停止させるだけではなく、モーター巻線が過熱して焼損する可能性があり、10 ドルの部品交換が 200 ドルのモーター修理に変わってしまいます。

決定要因 CBB60コンデンサ 寿命

CBB60 実行コンデンサの寿命を制御する要因は 1 つだけではありません。寿命は、熱ストレス、電圧暴露、湿度、および使用パターンの累積結果です。以下は最も重要な変数です。

動作温度

CBB60 コンデンサに作用する最も破壊的な力は温度です。ほとんどの CBB60 コンデンサの最大動作温度は次のとおりです。 70℃ 、一部のプレミアムバージョンでは85℃または105°Cに定格されています。コンデンサの劣化に関するアレニウスの経験則によれば、動作温度が 10°C 上昇するごとに、コンデンサの寿命は約半分になります。周囲温度 40°C で 12 年間使用できるように設計されたユニットは、50°C の環境ではわずか 6 年間、60°C ではわずか 3 年間しか持続しません。

暑い気候での屋外ポンプ用途は特に脆弱です。直射日光の当たる場所や換気の悪いモーターハウジング内に取り付けられたコンデンサは、周囲温度が気温より 20 ～ 30 °C も高くなる可能性があり、耐用年数が大幅に短くなります。

定格電圧と実際の動作電圧

CBB60 コンデンサの一般的な定格は次のとおりです。 AC250VまたはAC450V 。コンデンサを定格電圧上限またはその近くで連続的に動作させると、誘電体フィルムの劣化が加速します。電圧過渡現象 (スイッチング、落雷、またはグリッドの不安定性によって引き起こされるスパイク) は、フィルム層内で部分放電現象を引き起こし、直ちに故障を引き起こさなくても、誘電体材料を徐々に侵食する可能性があります。

定格 450VAC の CBB60 を 230V システムに取り付けると、同じアプリケーションで 250VAC ユニットを使用する場合と比較して、大幅な電圧マージンが得られ、耐用年数が大幅に延長されます。

デューティサイクルと開始周波数

1 日に 50 回起動と停止を繰り返すポンプに使用される CBB60 コンデンサは、8 時間連続稼働するモーターに使用されるコンデンサよりもはるかに大きなストレスを受けます。開始サイクルごとに、突入電流サージと熱サイクルが発生します。圧力タンクの井戸ポンプやタイマー付きのプール システムなど、高頻度で起動するアプリケーションでは、コンデンサが消耗する可能性があります。 3～5年 定格寿命に関係なく。

湿度と環境への曝露

コンデンサのハウジングに水分が浸入すると、内部のフィルムとリード線の接続部に電気化学的腐食が発生します。プールポンプモーター、灌漑システム、屋外コンプレッサーなどの湿潤環境で使用される CBB60 コンデンサには、適切な IP 定格のエンクロージャが必要です。適切な密閉がないと、湿気により乾燥した屋内設置に比べて寿命が 30 ～ 50% 短くなる可能性があります。

製造品質と静電容量許容差

すべての CBB60 コンデンサが同じ規格に基づいて製造されているわけではありません。未確認のサプライヤーが提供する低価格ユニットでは、より薄い誘電体フィルム、低純度のポリプロピレン、低グレードのエンドスプレー メタライゼーションが使用されることがよくあります。これらのユニットは、2 ～ 3 年以内に、経年変化の主な指標である重大な静電容量ドリフトを示し始める可能性があります。 ±5% の静電容量許容差と UL/TÜV 認証を備えたプレミアム CBB60 コンデンサは、一般に、許容差が ±10% 以上の未認証の代替品よりも安定した性能をはるかに長く維持します。

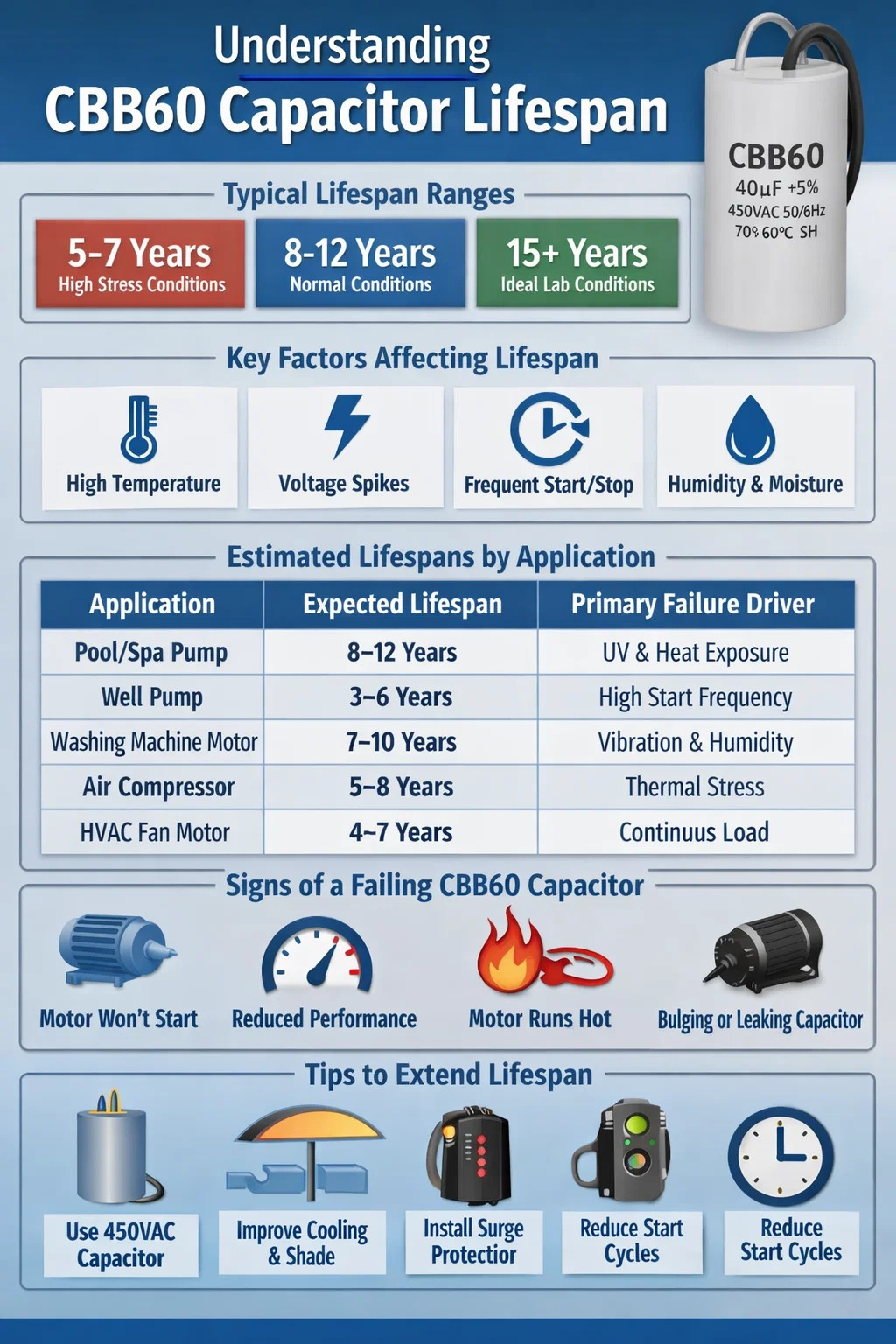

CBB60 コンデンサのアプリケーション タイプ別の寿命

アプリケーションが異なれば、CBB60 実行コンデンサは異なる応力プロファイルにさらされます。以下の表は、一般的な使用例における実際の予想寿命をまとめたものです。

CBB60 コンデンサが故障している、またはすでに故障していることを示す兆候

CBB60 の実行コンデンサは徐々に劣化するため、初期症状を見逃しがちです。モーターが完全に始動しなくなるまでに、モーター巻線にはすでに大きなストレスがかかっている可能性があります。警告の兆候を早期に認識することで、二次的な損傷が発生する前に事前に交換することができます。

モーターが故障するか始動できない

最もわかりやすい症状。モーターのうなり声が大きくても回転しない場合、または数回試行した後でのみ始動する場合は、ほとんどの場合、コンデンサーが弱っているか、またはデッドランしていることが考えられます。ポンプ用途では、水の流れがないのにポンプがブーンという音を立てるという現象がよく起こります。

モーターの性能または速度の低下

静電容量が大幅に失われたコンデンサ（たとえば、定格 25µF から 18µF に低下した場合）でも、モータは起動できる可能性がありますが、トルクと効率は低下します。ポンプが供給する圧力や流量が著しく少なくなる場合があります。エアコンプレッサーは動作圧力に達するまでに時間がかかる場合があります。このような性能の低下は、実際の原因がコンデンサの劣化である場合、多くの場合、機械的磨耗が原因であると考えられます。

モーターが高温になる

CBB60 コンデンサに障害が発生すると、位相シフト効率の低下を補うためにモーターはより多くの電流を消費するようになります。この過剰電流はモーター温度の上昇として現れます。通常は触れると暖かいモーターハウジングが、持てないほど熱くなった場合は、モーターのベアリングや巻線に障害があると考える前に、コンデンサをチェックしてください。

コンデンサに物理的損傷が見られる

コンデンサを直接検査してください。障害を視覚的に示す主な指標には次のものがあります。

• プラスチックケースの膨らみや変形
• ハウジングの亀裂または亀裂
• 端子周りの変色や焼け跡
• 油分の残留物または漏れ（フィルムコンデンサではまれですが、極端な故障の場合は発生する可能性があります）
• 端子接続の腐食または緩み

これらの物理的兆候は、モーターが現在動作しているかどうかに関係なく、コンデンサを直ちに交換する必要があることを示しています。

許容範囲外の静電容量測定

最終的なテスト。静電容量機能付きデジタルマルチメーターまたは専用のコンデンサテスターを使用して、実際の静電容量を測定し、ラベルに印刷されている定格値と比較します。以上のコンデンサの読み取り値 定格値より 10% 低い 劣化していると考えて交換する必要があります。測定値が 20% 以上低い場合は、ほぼ確実にモーターのパフォーマンスに問題があることがわかります。たとえば、30µF CBB60 の読み取り値が 22µF の場合、耐用年数はとうに過ぎています。

CBB60 実行コンデンサを適切にテストする方法

CBB60 コンデンサのテストは、適切なツールと安全対策を講じれば簡単に行えます。コンデンサは電荷を蓄積するため、取り扱う前に安全に放電する必要があります。

段階的なテスト手順

1. モーターの電源を切り、少なくとも 60 秒待ちます。
2. コンデンサの端子間に 20,000 オームの抵抗を短時間接続してコンデンサを放電します。決して直接短絡させないでください。
3. 配線を外して、回路からコンデンサを取り外します。
4. マルチメーターを静電容量モード (µF) に設定します。
5. メーターのプローブをコンデンサーの端子に接続します (AC フィルムコンデンサーの場合、極性は関係ありません)。
6. 測定値を読み取り、コンデンサのラベルに印刷されている定格と比較します。
7. 測定値が定格値より10％以上低い場合は交換してください。

40µF CBB60 の場合、許容範囲は通常次のとおりです。 36μF～44μF 。 33µF の信号劣化を読み取​​ります。測定値が 15µF の場合は、コンデンサがほぼ完全に故障していることを示します。

HVAC 技術者やモーターの専門家の中には、等価直列抵抗 (ESR) もテストする人もいます。ESR は、誘電体フィルムの劣化とともに増加します。許容可能な静電容量を備えたユニットであっても ESR が高いと、パフォーマンス上の問題が発生する可能性があります。ただし、このテストには標準のマルチメーターではなく専用の ESR メーターが必要です。

CBB60 コンデンサの寿命を延ばす方法

いくつかの簡単な実践により、CBB60 コンデンサの耐用年数を大幅に延長し、交換コストを先送りし、計画外のダウンタイムを削減できます。

電圧を過大評価する

230V アプリケーションの場合は、250VAC ユニットではなく 450VAC 定格の CBB60 を使用してください。追加の電圧ヘッドルームにより、誘電ストレスが大幅に軽減されます。コストの差はごくわずか (通常は 1 ドルから 3 ドル) ですが、耐用年数によるメリットは数年単位で測定できます。

熱管理の改善

可能であれば、モーターとコンデンサは日陰の換気の良い場所に設置してください。屋外のポンプ モーターに簡単なシェード カバーを追加すると、周囲温度を 10 ～ 15°C 下げることができ、アレニウスの関係によれば、コンデンサの機能寿命が 2 倍になる可能性があります。モーターの筐体に十分な通気があり、熱を閉じ込める断熱材が詰め込まれていないことを確認してください。

サージプロテクターまたはバリスタを使用する

金属酸化物バリスタ (MOV) または回路全体のサージ保護装置をモーターの上流に取り付けると、CBB60 を過渡電圧から保護します。これは、頻繁に雷雨が発生したり、送電網が不安定になったりする地域では特に重要です。 MOV は、電圧スパイクがコンデンサの誘電体膜にストレスを与える前にクランプします。

不必要な起動サイクルを削減

井戸ポンプ システムの場合、圧力タンクの容積を増やすと、毎日の始動サイクルの数が減ります。適切なサイズの圧力タンクを使用すると、1 日あたりの起動回数を 80 回から 20 回未満に削減でき、コンデンサの寿命を大幅に延長できます。プールポンプの場合、短いサイクルを複数回実行するよりも長い単一サイクルを実行することで、同じ利点が得られます。

プロアクティブな交換のスケジュールを設定する

故障を待つのではなく、予防的なスケジュールで CBB60 コンデンサを交換してください。高デューティサイクルの用途では、5 年ごとに交換するのが賢明です。季節限定ポンプの場合は 8 ～ 10 年ごと。 CBB60 コンデンサの価格は通常、次のとおりです。 5ドルと25ドル 静電容量と定格電圧に応じて、コンデンサの故障によるモータ巻線の修理またはモータ全体の交換にかかる費用の数分の一で済みます。

交換用CBB60コンデンサの選択

故障した CBB60 を交換する場合は、仕様を正しく一致させることが重要です。たとえわずかであっても、間違った静電容量値を使用すると、モーターの起動トルクと運転効率に影響します。過大な電圧定格を使用すると、新しいユニットが早期に故障する危険があります。

一致する主な仕様

• 静電容量 (μF): 正確に一致するか、元の値の ±5 ～ 10% 以内に収まる必要があります。一般的な CBB60 の値の範囲は 1µF ～ 100µF です。モーターメーカーの仕様を確認せずに、別の値を代用しないでください。
• 定格電圧 (VAC): 元の定格以上である必要があります。 230V システムで 250VAC から 450VAC にアップグレードすることは許容され、有益です。
• 頻度: グリッド周波数に応じて、50Hz または 60Hz の互換性を確認してください。
• 物理的なサイズ: 交換品はコンデンサ取り付けブラケットに物理的に適合する必要があります。 CBB60 コンデンサは、さまざまな寸法の楕円形、円形、長方形のハウジングで提供されます。
• 温度定格: 高温環境の場合は、標準の 70℃ ではなく、定格 85°C または 105°C のユニットを選択してください。
• 認証: 最低限の品質保証指標として、UL、CE、または TÜV マークを探してください。

利用可能な最も安価なオプションを購入する誘惑を避けてください。非常に低価格で販売されているノーブランドの CBB60 コンデンサは、多くの場合、容量値が 1 ～ 2 年以内に許容範囲を超えてしまい、すぐに故障サイクルが再開されます。 Vishay、Kemet、Epcos、Shengye などの認知されたメーカーの高品質ユニットに投資すると、信頼性が向上し、実質 8 ～ 12 年の耐用年数が得られます。

CBB60 と他の種類の実行コンデンサ: 寿命の比較

CBB60 は、メタライズドポリプロピレンフィルムコンデンサです。他のテクノロジーとの比較を理解することは、その寿命の予想を状況に応じて理解するのに役立ちます。

CBB60 のポリプロピレン フィルム構造により、従来の電解コンデンサやオイル充填紙コンデンサに比べて寿命が大幅に向上します。その重要な機能 — 自己修復能力 — 電圧スパイクによって引き起こされる軽度の絶縁破壊が、薄い金属層の局所的な蒸発によって自動的に修復され、他のタイプのコンデンサを永久に破壊するような事象が発生した後でもコンデンサが動作し続けることを可能にすることを意味します。

CBB60 コンデンサの一般的な故障モードの説明

CBB60 コンデンサがどのように故障するかを理解することは、寿命を予測し、段階的な劣化と突然の壊滅的な故障を区別するのに役立ちます。

段階的な静電容量の損失

最も一般的な故障モード。長年の使用により、金属化ポリプロピレンフィルムはゆっくりと電気化学的に劣化します。金属化層（通常はアルミニウムまたは亜鉛）は徐々に酸化してフィルムの端から内側に後退し、有効プレート面積が減少し、したがって静電容量が減少します。このプロセスは熱によって加速されます。 25µF で寿命が始まる CBB60 は、高温環境では 5 年後には 22µF、10 年後には 18µF にドリフトする可能性があります。

開回路障害

CBB60 がフェイルオープンすると、静電容量はゼロになります。モーターは位相シフトの補助を受けず、通常は始動を拒否するか、過度のうなり音が発生して非常にゆっくりと始動します。オープン故障は、多くの場合、内部リード接続の疲労破壊、端子の腐食、または過渡電圧が多すぎる後の自己修復機能の完全な使い果たしによって発生します。

短絡故障

あまり一般的ではありませんが、より危険です。 CBB60 が短絡すると、AC 電源全体に低抵抗経路が形成され、非常に高い電流が流れ込み、数秒以内に回路ブレーカーが作動したり、配線が損傷したり、モーターの始動巻線が破壊されたりする可能性があります。フィルムコンデンサの短絡故障は、ほとんどの場合、落雷や深刻な電力サージなどの壊滅的な過電圧イベントによって引き起こされ、自己修復機構を圧倒し、誘電体フィルムを貫通する永久的な導電経路が破壊されます。

熱暴走

特定の故障経路では、コンデンサの経年劣化に伴う ESR の増加によって引き起こされる内部発熱によって劣化がさらに加速され、さらに多くの熱が発生します。この正のフィードバック ループにより、障害が急速に進行する可能性があります。これは、すでに定格温度の上限近くで動作しているコンデンサで最も一般的です。熱暴走により、故障したユニットに見られる特徴的なハウジングの膨らみやひび割れが生じることがよくあります。

CBB60 コンデンサのメンテナンス スケジュールに関する推奨事項

CBB60 実行コンデンサの事前メンテナンスは簡単で、検査ごとに 15 分もかかりません。時間の投資は、予期せぬ機器の故障によるコストや混乱に比べればはるかに小さいです。

年次検査 (すべてのアプリケーション)

• 物理的な損傷、変形、変色がないか目視で検査します。
• 端子の接続に腐食や緩みがないか確認してください
• モーターの始動動作やパフォーマンスの変化に注意してください。
• エンクロージャの換気が妨げられていないことを確認します

3 年ごと (高耐久または屋外用途)

• マルチメーターで静電容量を測定し、値を記録します
• 定格値と比較 - 仕様を 10% 以上下回る場合は交換します
• 傾向を追跡します。3 年前は 24μF (定格 25μF) でしたが、現在は 21μF となっているユニットは、予想よりも早く劣化しています。

予防交換のタイムライン

• 井戸ポンプとハイサイクル用途: すべて交換してください 4～5年
• プールのポンプと季節限定の設備: 毎回交換します。 7～8年
• 使用頻度の低い屋内用途: すべて交換 10年 またはドリフトの最初の兆候
• 商用 HVAC システム: コンプレッサーまたはモーターのオーバーホール スケジュールに合わせて交換を調整します。

コンデンサの設置日と測定された静電容量値のログを長期にわたって保管することは、複数のポンプまたはモーター システムを監督する施設管理者にとって効果的な方法です。一連の機器全体にわたるパターン認識により、どの設置環境がコンデンサに最も負担をかけているかがすぐに明らかになり、冷却や保護の目標を絞った改善が可能になります。
