CBB60コンデンサはどのように接続しますか?

直接の答え: どのようにして CBB60コンデンサ つながる

CBB60 コンデンサは、主電源線と直列ではなく、モーターの補助 (実行) 巻線に並列に接続されます。 2端子は無極性ですので、プラス、マイナスを気にする必要がありません。 1 つの端子はモーターの補助巻線リード線に接続され、もう 1 つの端子は線間電圧端子 (主巻線に給電するのと同じ点) に接続されます。これにより、モーターがトルクを生成して効率的に動作するために必要な位相シフトが生じます。

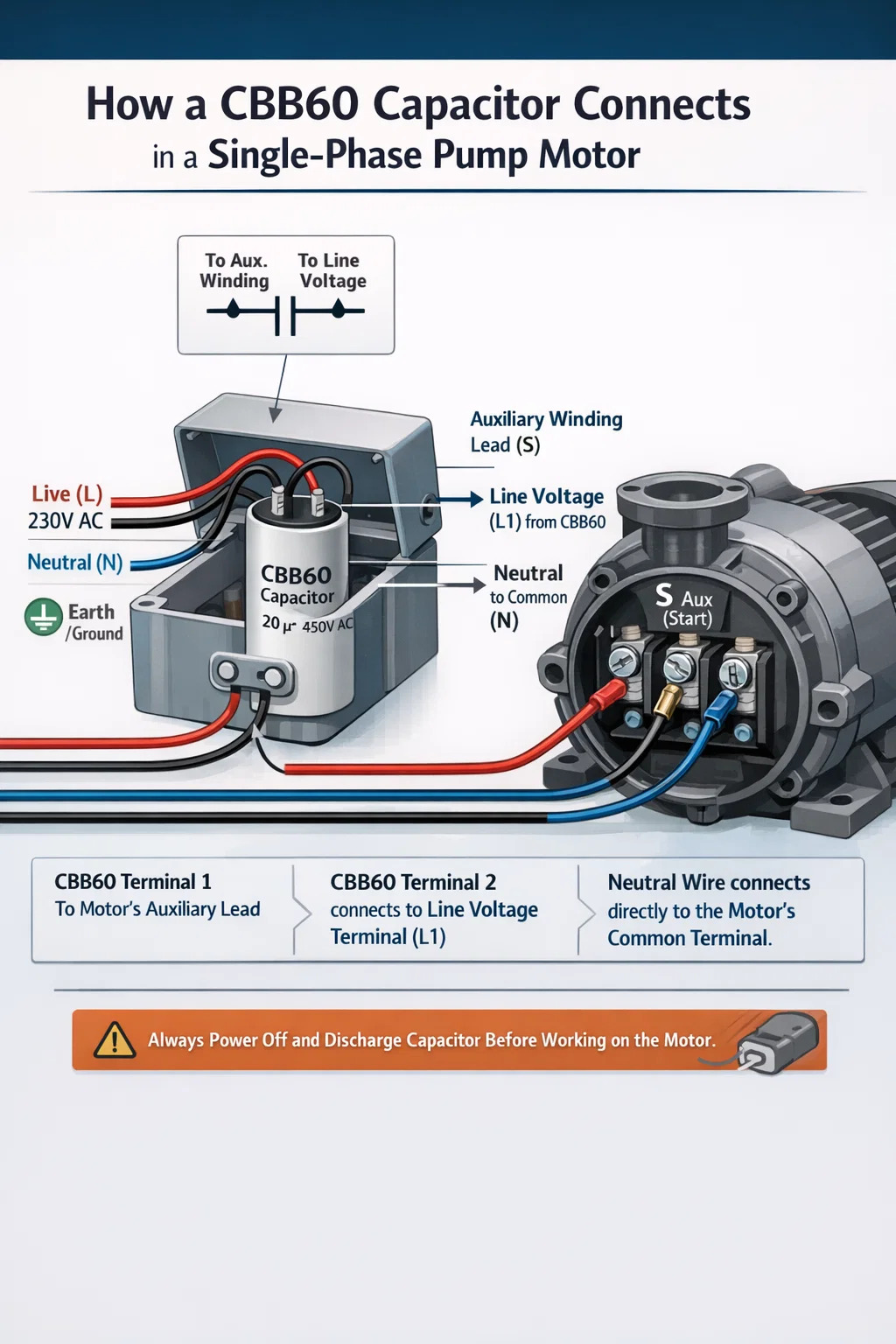

最も一般的なシナリオ (外部コンデンサ ボックスを備えた単相ポンプ モーター) では、入力活線とモーターの補助リード線の両方が CBB60 に接続され、中性点はモーターの共通端子に直接接続されます。モーターが動作するのは、コンデンサを流れる電流が電源電圧よりも約 90 度進み、単相電源だけでは生成できない回転磁界が生成されるためです。

配線に触れる前に、回路ブレーカーを遮断し、マルチメーターでモーター端子の電圧がゼロであることを確認し、20,000 オームの抵抗を通してコンデンサを放電してください。 450VAC 定格で充電された CBB60 は、電源が遮断された後も致死電圧を数時間維持できます。

CBB60 コンデンサが回路に存在する理由

単相 AC モーターは自己始動できません。単相電源は、1 秒あたり 100 回または 120 回方向を反転する脈動磁場を生成しますが (50 Hz または 60 Hz のグリッド周波数に応じて)、固有の回転はありません。ローターを回転させるには、モーターは空間と時間の両方に配置された 2 つの磁場を必要とし、二相電力を効果的にシミュレートします。

CBB60 実行コンデンサは時間変位を提供します。コンデンサを流れる電流はコンデンサ両端の電圧よりも約 90 度進むため、補助巻線の電流は主巻線の電流と位相が異なります。これら 2 つのオフセット電流は、空間的に分離された 2 つの磁場を生成し、それらが一緒になって回転効果を生み出し、ローターを動かし、動作全体にわたって回転を維持します。

モーターが定格速度の約 75% に達すると遠心力スイッチによって回路から切り離される始動コンデンサとは異なり、CBB60 は動作中継続的に接続されたままになります。これが、電解化学ではなく金属化ポリプロピレン フィルム構造を使用する理由です。劣化することなく連続 AC 電圧に耐える必要があります。ポンプモーターのスパンに対する一般的なCBB60定格 6μF~100μF 、定格電圧は 250 VAC または 450 VAC です。

始める前に集めるべき道具と材料

開始前に適切な機器を手元に用意しておくと、危険な近道につながる作業中の即興作業を防ぐことができます。

  • AC電圧および静電容量(μF)測定機能を備えたデジタルマルチメータ
  • 放電抵抗器: 20,000オーム(20kΩ)定格5W以上 、絶縁リード付き
  • 絶縁ドライバー(マイナスドライバー、プラスドライバー)
  • ワイヤーストリッパーとラチェット式圧着工具
  • CBB60 端子に適合するサイズのスペード コネクタ (通常は 6.3 mm メス スペード)
  • 絶縁テープまたは粘着性熱収縮チューブ
  • クランプ電流計(取付後の電流確認用)
  • モーターの配線図 — 銘板ラベル、端子カバーの内側、またはモーターのマニュアルに印刷されています
  • ゴム底の履物と耐電圧絶縁手袋
  • 共有環境または商業環境で作業する場合の回路ブレーカーのロックアウト/タグアウト装置

何かを取り外す前に、既存の配線を少なくとも 2 つの角度から写真に撮ります。混雑したジャンクション ボックスや外部コンデンサ エンクロージャでは、メモリから配線を再構築するよりも、この写真の方がはるかに価値があります。

ポンプモーターの段階的な接続手順

この手順では、最も一般的な CBB60 の設置、つまり外部コンデンサ エンクロージャを備えた、またはモータの端子ボックス内に直接コンデンサを備えた単相ウォーター ポンプまたはプール ポンプ モータを取り上げます。同じロジックがエアコンプレッサー、洗濯機、HVAC ファン モーターにも当てはまります。

ステップ 1 — 電源を切り、電圧がゼロであることを確認する

モーターに電力を供給する回路ブレーカーをオフにします。利用可能な場合はロックアウト装置を適用します。マルチメーターを AC 電圧に設定し、モーターの入力端子を調べます。読み方は次のとおりです。 0 V 先に進む前に。スイッチやタイマーがオフの位置にあることに依存せず、メーターで直接確認してください。

ステップ 2 — 既存のコンデンサを放電する

放電抵抗器は絶縁された本体を持ってください。 1 本のリードをコンデンサの各端子に同時に触れ、少なくとも 5 秒間押し続けます。次に、マルチメータを DC 電圧に設定して端子全体をプローブします。配線を取り外したり、端子に直接触れたりする前に、読み取り値が 0 V または 0 V 付近であることを確認します。

ステップ 3 — 既存の配線を文書化する

鮮明な写真を撮ります。ワイヤの色があいまいな場合、または複数のワイヤが端子を共有している場合は、何かを取り外す前に、各ワイヤに小さなマスキング テープのラベルを貼り付けます。どのワイヤが各コンデンサ端子に接続されているか、およびそれらのワイヤの他端が回路内のどこに接続されているかに注意してください。

ステップ4 — 古いコンデンサを取り外します

スペードコネクタをコンデンサ端子から引き抜きます。腐食していて取り外しに抵抗がある場合は、絶縁ペンチを使用してコネクタ本体を掴んでください。圧着が破損する可能性があるため、ワイヤ自体を引っ張らないでください。取り付けブラケットのネジを緩めるかクリップを外し、古いコンデンサを取り外します。それは脇に置いておいてください。端子同士をショートさせたり、金属製の工具箱の中に放置したりしないでください。

ステップ 5 — モーター端子の確認

モーターの端子ブロックを見つけて、ラベルを配線図と一致させます。 3 線モーター (最も一般的な構成) の場合、端子は次のとおりです。

  • 共通(C): 主巻線と補助巻線の間の共有接続。ニュートラルに接続します
  • メイン (M または R): 主巻線の自由端。線間電圧に接続します
  • 開始/実行(S): 補助巻線の自由端。 CBB60の一方の端子に接続します

端子ラベルがないか、判読できない場合は、抵抗測定によって識別してください。 3 本のワイヤペアすべての間の抵抗を測定します。とのペア 最高の抵抗 は M–S (両方の巻線が直列) です。抵抗が最も低いペアは C-M (主巻線のみ、より重いワイヤ) です。中間抵抗は C-S (補助巻線のみ) です。 2 つの最も低い読み取り値に共通するワイヤは C です。

ステップ 6 — CBB60 の接続を行う

コンデンサ駆動単相モーターの標準接続:

  • CBB60 第1ターミナル → モーターの補助巻線端子(SまたはZ1)
  • CBB60 第2ターミナル → 線間電圧端子 (L1、主巻線に給電するのと同じ端子)
  • ニュートラル(N) → モータのコモン(C)端子をコンデンサを介さずに直接接続

古いスペード コネクタが腐食または変形している場合は、新しいスペード コネクタをワイヤの端に圧着します。各スペード コネクタを、カチッと音がするかしっかりとした抵抗が感じられるまでコンデンサ端子に完全に押し込みます。指で軽く押すだけで取り外せるコネクタが正しく取り付けられていません。

ステップ 7 — コンデンサをしっかりと取り付ける

CBB60 が自由に振動しないように、CBB60 をブラケットまたはストラップに固定します。サポートされていないコンデンサに伝わるモーターの振動は、時間の経過とともに内部リード接続を疲労させ、最終的には開回路故障を引き起こします。コンデンサ本体が、高温のモーター表面、鋭利な金属エッジ、ファン ブレードやベルト ドライブなどの可動部品に接触しないようにしてください。

ステップ 8 — 電源を復旧して動作をテストする

端子カバーを元に戻すか、コンデンサの筐体を閉じてください。ブレーカーの電源を回復し、モーターが始動するのを観察します。ためらったり、ハミングしたり、繰り返し試行したりすることなく、1 ~ 3 秒以内にフルスピードに達するはずです。ポンプの場合、水の流れはすぐに開始される必要があります。モーターが回転せずにハム音を立てる場合は、すぐに電源を切ります。ロックされたローター電流 (通常、通常の動作電流の 5 ~ 7 倍) が流れており、20 ~ 30 秒以内に巻線が過熱して損傷します。

外部コンデンサエンクロージャ内での CBB60 の配線

多くの単相ポンプ モーター、特に水上ポンプ、周辺ポンプ、水中ポンプ コントロール ボックスでは、CBB60 はモーター自体の端子ボックス内ではなく、別のプラスチックまたは金属製の筐体に取り付けられます。この配置により、コンデンサの交換が簡素化され、コンポーネントがモーターの熱から保護されます。

通常、外部エンクロージャには 4 つの端子または 2 対のワイヤ入口点があります。内部の配線は次のような配置になっています。

  • 活線電源 (L) はエンクロージャに入り、CBB60 端子の 1 つに接続され、モーターの主巻線リード線にも接続されます。
  • モーターの補助巻線リード線は、エンクロージャ内のもう一方の CBB60 端子に接続します。
  • 主電源ニュートラル (N) は、コンデンサに触れずにモーターの共通端子に直接接続されます。
  • アース/グランドはモーターフレームに接続されており、コンデンサ回路とは相互作用しません。

エンクロージャが完全なアセンブリとして販売される密閉または半密閉ユニットの場合、その内部の CBB60 は事前に配線されており、設置者は主電源ケーブルとモーターのフライング リードをボックスの外部端子に接続するだけです。この場合、唯一の決定は、ボックス内に取り付けられた交換用 CBB60 が元の仕様と正確に一致することを確認することです。

一部の外部ボックスは、特定の物理コンデンサ サイズと端子間隔に対応します。交換品を注文する前に、元のユニットの寸法 (高さ、直径 (円形ハウジングの場合)、端子間隔) を測定してください。 CBB60 の電気定格は正しくても物理的寸法が間違っていると、配線が同じであっても取り付けブラケットに適合しない可能性があります。

さまざまなモータータイプにわたる CBB60 の接続構成

端子のラベルと物理的な配置はモーターのメーカーやアプリケーションによって異なりますが、基本的な回路関係は常に同じです。CBB60 は補助巻線経路を並列にブリッジします。以下の表は、最も一般的な構成をマッピングしています。

CBB60 端子の接続はモーターのタイプによって異なりますが、常に補助巻線経路をブリッジします。
モーター・用途 CBB60 端子 A の接続先 CBB60 端子 B の接続先 ニュートラルが行く
単相ポンプ(3線式) スタート端子(S) 線間電圧 / 主端子(M) コモン端子(C)
IEC ラベル付きモーター (4 線式) 補助巻線 Z1 Z2 (または回線端子 U1) U2またはニュートラル端子
エアコンプレッサーモーター リードを巻き始める 共通巻線端子 ニュートラル入力端子
プール/スパポンプモーター 補助巻線リード線 ライン入力 (L1 - 230 V) モーターコモン/ニュートラル
洗濯機モーター 走行巻線端子 補助巻線端子 コモンスルー方向スイッチ
外部コンデンサボックス(ポンプ) モーター補助フライングリード 電源ライブ (L) ボックス内 モーター共通フライングリード

モーター配線図を読んで適切な端子を見つける

モーターの配線図は推測を完全に排除しています。これは、モーター ハウジング、端子ボックスの蓋の内側に貼られたラベル、または別のデータシートに印刷されています。必要な 2 つの情報 (補助巻線の端がどこにあるのか、どの端子に線間電圧がかかっているのか) を抽出する方法を学習するには、記号を理解すれば 1 分もかかりません。

モーター図上のコンデンサ記号

CBB60 は、同じサイズの 2 本の平行な垂直線として示されています (無極性 AC タイプ)。シンボルの 1 行は補助巻線コイルのシンボルに接続します。もう一方の線は線間電圧パスに接続します。図上の 2 つの接続ポイントに従ってモーターの物理端子ラベルに接続します。これらが 2 つの CBB60 接続ポイントです。

地域別の端末ラベル システム

  • IEC / ヨーロッパ: 主巻線端子 U1、U2。補助巻線端子 Z1、Z2。 CBB60 は Z1 と Z2 (または一部の構成では Z1 から U1) に接続します。
  • 北米: T1、T2、T3 というラベルの付いた端子、または Common、Run、Start という名前の端子。 CBB60 は、Run と Start (または Start と線間電圧) 間を接続します。
  • 中国製ポンプモーター (ほとんどの CBB60 アプリケーション): ラベル付き端子ではなく、色分けされたワイヤ。黒 = 主巻線、赤 = 補助巻線、黄緑 = アース。 CBB60は赤線と黒線(ライン側)間を接続します。

抵抗測定を使用した図のない端子の検索

利用可能な図がない 3 線式モーターでは、マルチメーターをオーム モードで使用して、3 つの線式の組み合わせすべての間の抵抗を測定します。

  • 3 つの測定値をすべて記録します: A ~ B、A ~ C、B ~ C
  • 最も高い抵抗のペアはメイン – スタート (両方の巻線が直列) です。例:23Ω
  • 最も低い抵抗のペアは共通 – 主 (主巻線のみ、太いワイヤ) です。例:8Ω
  • 中間の抵抗ペアは Common–Start (補助巻線のみ、細いワイヤ) です。例:15Ω
  • 最低値と中間値の両方に表示されるワイヤーは共通 (C)
  • CBB60 は、スタート (S) とライン端子 (メインの供給ポイントと同じワイヤ) の間を接続します。

この方法は、ラベル、年齢、製造国に関係なく、標準的なコンデンサ駆動単相モーターで確実に機能します。

重大な配線ミスとその結果

以下の各エラーは、予測可能かつ診断可能な結果をもたらします。それらを事前に把握しておくことで、やり直しを防ぎ、モーターを保護し、安全上の危険を回避できます。

CBB60を電源ラインと直列に接続する

コンデンサを補助巻線の両端ではなく、主電源とモータ入力の間に配置すると、モータがコンデンサのインピーダンスを通じて引き出せる電流が制限されます。 50 Hz では、25 µF コンデンサのインピーダンスは約 127 オームで、230 V では電流が 1.8 A 未満に制限されます。一般的な 750 W ポンプ モーターの動作には 3 ~ 4 A が必要です。モーターは、重大な負荷がかかると起動しないか停止し、コンデンサは設計パラメータを超えた電流ストレスを受けることになります。

間違った静電容量値の使用

モーターの設計者は、各巻線構成に必要な静電容量を正確に計算します。 CBB60 定格静電容量より 20% 低い 始動トルクが著しく低下し、モーターが指定よりも熱くなります。コンデンサが定格値を 20% 上回ると、補助巻線に過剰な電流が流れ、補助巻線が過熱し、通常よりも早く巻線の絶縁が劣化します。常に µF 値と正確に一致するか、モーターの銘板仕様の ±5% 以内に収まるようにしてください。

過小評価電圧

230 V システムで 250 VAC 定格の CBB60 を使用した場合、公称電源を上回る電圧マージンはわずか 9% です。系統電圧の変動はほとんどの国で ±10% が標準です。高電圧イベント中、コンデンサは 253 V に達する可能性がありますが、これはすでに定格を上回っています。をインストールします AC450V定格 CBB60 あらゆる 230 V アプリケーションにおいて、通常の電圧変動と過渡スパイクの両方に対して適切なマージンを確保します。

スペードコネクタの緩いフィット感

スペード コネクタが CBB60 端子に完全に装着されていないと、接合部に接触抵抗が発生します。負荷電流が流れると、この抵抗によって熱が発生し、接触面が酸化し、破壊サイクルで抵抗がさらに増加し​​ます。最終的な結果は、モーターの断続的な始動動作またはコネクタの焼損のいずれかになります。どのスペードもしっかりと手で押して固定する必要があり、工具を使わずに軽く引っ張っても取り外せないようにしてください。

コンデンサの放電をスキップする

450 VAC 定格の CBB60 は、電源が切断された後もその電圧に近い電荷を数時間保持できます。 400 V に充電された 40 µF コンデンサに蓄えられるエネルギーは 3.2 ジュールで、胸部に接触した場合に重度の火傷や心臓イベントを引き起こすのに十分なエネルギーです。最初に抵抗による放電手順を完了し、マルチメータで 0 V を確認することなく、コンデンサの端子に触れたり、端子同士を接触させたり、工具で端子をブリッジさせたりしないでください。

電源投入後にCBB60の接続が正しいことを確認する

電源を復旧した後の 3 つの簡単なチェックにより、取り付けが電気的に正しく、モーターが仕様の範囲内で動作していることを確認します。

チェック 1 — クリーンなモーター始動

モーターは、うなり音、ためらい音、または摩擦音が聞こえることなく、1 ~ 3 秒で停止状態から最高速度まで加速します。シャフトが回転しないハム音はモーターがロックされていることを意味します。巻線の損傷を防ぐために 5 秒以内に電源を切り、配線を再確認してください。

チェック 2 — 銘板定格内の運転電流

活線の周りに電流計を固定し、負荷をかけた状態で 2 ~ 3 分間動作させた後、走行電流を測定します。測定値は、モーターの銘板に記載されている全負荷アンペア数 (FLA) 以下である必要があります。通常の負荷条件下でネームプレート FLA を 10% 以上上回る測定値は、容量の不一致または配線エラーを示しており、動作を継続する前に調査する必要があります。

チェック 3 — 動作中の CBB60 端子間の電圧

モーターを動作させた状態で、AC 電圧に設定されたマルチメーターを使用して、CBB60 の 2 つの端子間の AC 電圧を注意深く測定します。正しく配線されたコンデンサ駆動モーターでは、この電圧は通常、 電源電圧の1.1~1.5倍 — 230 V 電源の場合、コンデンサ端子間で 250 ~ 340 V が読み取られることが予想されます。これは正常です。これは、コンデンサとモーター巻線インダクタンスの間の共振相互作用から生じます。測定値が電源電圧とまったく同じかそれより低い場合は、コンデンサが実際には回路内にないか、正しく配線されていないことを示している可能性があります。

接続を行う前に適切な交換用 CBB60 を選択する

CBB60 を正しく接続するのは簡単です。間違った CBB60 を正しく接続しても、モーターに障害が発生したり、性能が低下したりします。取り付ける前に、交換用ユニットのこれらのパラメータを確認してください。

style="display: table-cell; border: 1px Solid #cccccc; padding: 8px;">高温の場所での耐用年数の短縮
交換用の CBB60 をモーター回路に接続する前に、そのすべてのパラメーターを確認してください。
パラメータ どこで見つけられるか 許容範囲 不一致の結果
静電容量 (μF) コンデンサラベルとモーター銘板 完全一致、±5% トルクの低下または過熱
定格電圧 (VAC) コンデンサのラベル 同等以上のみ 早期の絶縁破壊
周波数(Hz) コンデンサのラベル グリッドに一致する必要があります (50 または 60 Hz) 不正確な位相角、加熱
温度定格 コンデンサのラベル (70°C, 85°C, 105°C) 同等以上
物理的なサイズと端子間隔 元の単位を mm で測定します 既存のブラケットに適合する必要があります インストールできません。緩んでいると振動による損傷

230 V ポンプまたはコンプレッサーのアプリケーションの場合、実際に推奨されるのは、適切な静電容量で定格された CBB60 です。 450 VAC 定格電圧および 85 °C 以上の温度定格 。この組み合わせにより、一般的な 250 VAC / 70 °C 仕様では提供できない電圧マージンと熱ヘッドルームが得られます。特に、モーター エンクロージャ周囲の周囲温度が頻繁に 40 °C を超える屋外または高デューティ サイクルの設置の場合に当てはまります。
