CBB60をCBB65に置き換えることはできますか?

CBB60をCBB65に置き換えることはできますか?直接的な答え

短い答えは次のとおりです。 ほとんどの場合、いいえ、直接置き換えるべきではありません。 CBB60コンデンサ アプリケーションの仕様を注意深く確認せずに CBB65 を使用することはできません。 どちらも、モーター効率と力率を改善するという同じ基本機能を共有する あC モーター駆動コンデンサですが、物理的構造、ハウジング設計、電圧定格、および対象となる設置環境が大きく異なります。これらの違いを理解せずに一方をもう一方に交換すると、機器の誤動作、コンデンサの早期故障、さらには安全上の問題が発生する可能性があります。

とはいえ、容量値、電圧定格、端子構成に互換性がある場合、CBB65 を CBB60 の機能代替として使用できる特定のシナリオが存在します。この記事では、交換を行う前に知っておくべきことをすべて説明します。

CBB60コンデンサとは何ですか?

あ CBB60コンデンサ は、プラスチックケースに収納された円筒形のフィルムタイプの AC モーター運転用コンデンサです。中国国家規格 GB/T 3667 に従って製造されており、ウォーターポンプ、洗濯機、電動工具、小型コンプレッサーなどの単相誘導モーターに広く使用されています。接頭辞「CBB」は金属化ポリプロピレンフィルムコンデンサであることを示し、「60」はモーター動作用に設計された特定の製品シリーズを指します。

CBB60 の主な特徴は次のとおりです。

• プラスチック（通常はポリプロピレン）の外殻を備えた円筒形
• 一般的な静電容量範囲: 1μF～100μF
• 定格電圧: 通常 あC250VまたはAC450V
• 動作温度範囲：-40℃～70℃（標準）
• リード線またはスペード端子接続
• 屋外または油浸環境向けに特別に設計されていない

CBB60 は、世界中で、特にポンプ モーターや小型家電製品で最も一般的に使用されているモーター コンデンサの 1 つです。プラスチック製の筐体により軽量でコスト効率が高くなりますが、金属製の筐体に比べて湿気、油、高い周囲温度に対する耐性も制限されます。

とは何ですか CBB65コンデンサ ?

あ CBB65コンデンサ これも金属化ポリプロピレンフィルムのACモーター実行コンデンサですが、プラスチックシェルの代わりに丸いアルミニウム（金属）キャニスターハウジングを備えています。この設計により、堅牢性が大幅に向上し、過酷な環境に適したものになります。 CBB65 は、で使用される標準的なコンデンサ タイプです。 空調用コンプレッサー、HVAC システム、冷凍装置 — 周囲温度、湿度、振動レベルが一般的な家庭用モーター用途よりもはるかに高い用途。

CBB65 の主な特徴は次のとおりです。

• 円形アルミニウム金属キャニスターハウジング (オイル充填またはドライフィルム)
• 一般的な静電容量範囲: 5μF～60μF (シングル) またはデュアルセクション構成
• 定格電圧: 通常 AC370VまたはAC440V
• 動作温度: 85℃または105℃まで 高温定格バージョンでは
• 上部のスペード (クイックコネクト) 端子
• 密閉環境または高温環境での連続使用向けに設計

CBB65 のアルミニウム ハウジングは、プラスチックで囲まれた CBB60 と比較して、優れた自己修復性と放熱性も備えています。このため、コンプレッサーのハウジングなど、動作温度が CBB60 プラスチック本体が安全に許容できる温度を日常的に超える密閉ユニット内にコンデンサが取り付けられる場所では、このコンデンサが推奨されます。

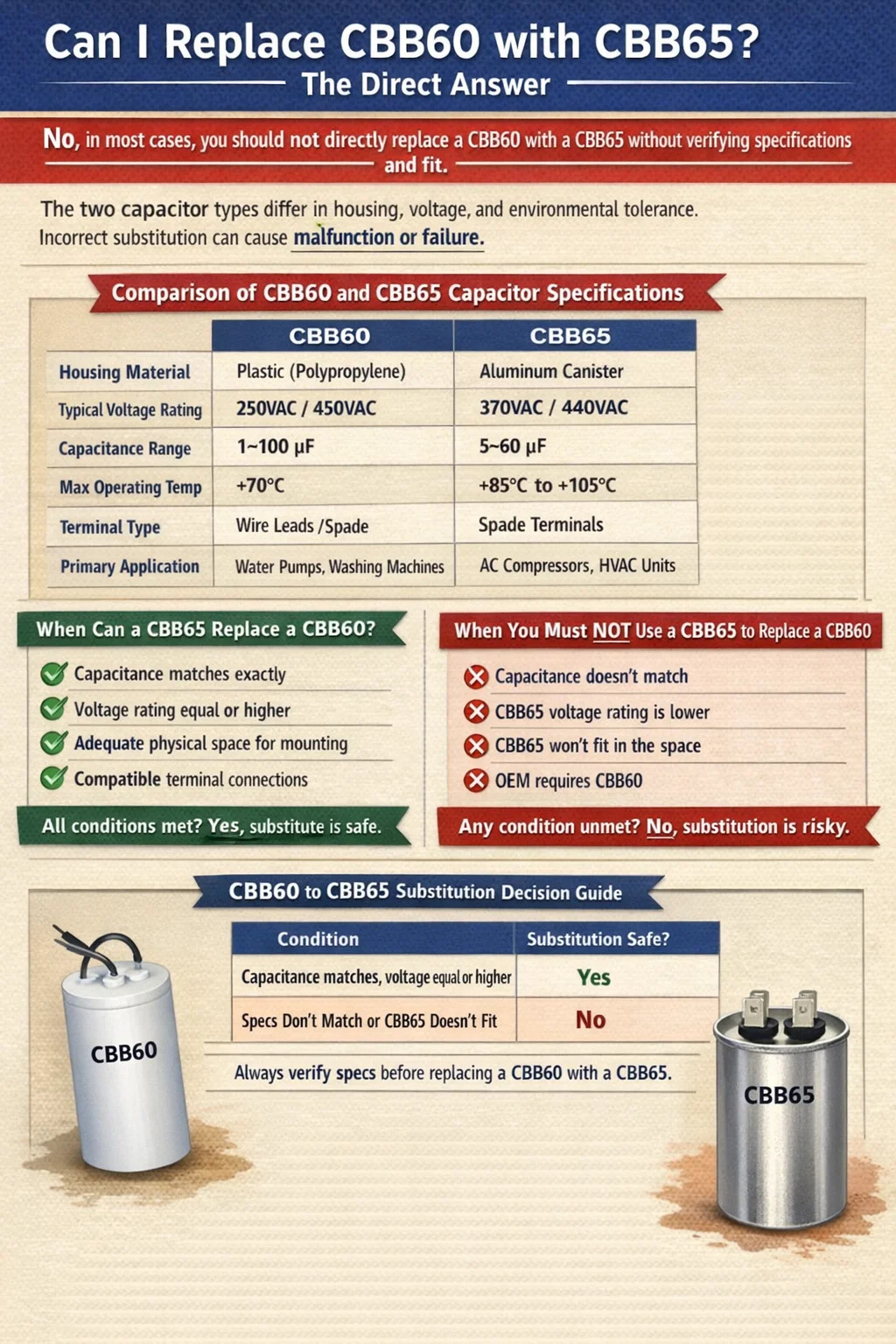

CBB60 と CBB65: 仕様を並べて比較

置き換えを試みる前に、これら 2 つのタイプのコンデンサの技術的な違いを理解することが重要です。以下の表は、主な仕様の違いをまとめたものです。

CBB60 と CBB65 が自由に交換できない主な理由

異なるハウジングと物理的寸法

最もすぐに明らかな違いは、物理的な形状です。 CBB60 はプラスチック製の細長い円筒形のボディを持ち、CBB65 はずんぐりとした幅広のアルミニウム製キャニスター形状をしています。これら 2 つの形状は、同じ取り付けブラケットやエンクロージャの設置面積を共有しません。 CBB60 のプロファイルに基づいて設計されたポンプ モーター ハウジング内のコンポーネントを交換する場合、CBB65 キャニスターは、変更を加えなければ物理的に同じスペースに収まりません。互換性のないフォームファクターを狭いモーターコンパートメントに押し込むと、機械的ストレスが発生し、周囲のコンポーネントに損傷を与える可能性があります。

定格電圧の違いにより障害が発生する可能性があります

CBB60コンデンサが一般的です AC250VおよびAC450V CBB65 ユニットの定格は通常、 AC370VまたはAC440V 。 220V モーター回路で 250VAC の CBB60 を使用しており、370VAC の CBB65 を置き換えようとすると、電圧定格の不一致が逆方向に進み、370VAC 定格の部品が必要な回路で低定格の CBB60 を使用すると、早期の絶縁破壊、膨れ、最終的にはコンデンサーの故障が発生し、場合によっては重大な結果を招くことになります。コンデンサを置き換えるときは、常に元の電圧定格と一致するかそれを超えてください。

温度耐性は現実世界の懸念事項です

あ standard CBB60 capacitor is rated to operate at a maximum of 70℃ 。これは、換気の良い環境のポンプ モーターにとってはまったく問題ありません。ただし、CBB65 の本来の環境であるエアコン用コンプレッサー内で CBB60 を使用しようとすると、コンプレッサー付近の周囲温度が日常的に 80 ～ 90°C に達するか、それを超える可能性があります。このような条件下では、CBB60 のプラスチック ハウジングが柔らかくなり、内部フィルムの劣化が早くなり、コンポーネントの寿命が大幅に低下する可能性があります。 CBB65 のアルミニウム ハウジングと高定格誘電体材料は、この継続的な熱暴露に対処できるように特別に設計されています。

端子と配線の互換性

CBB60 コンデンサは多くの場合、リード線 (ベースまたは上部から出る裸線または絶縁ワイヤ) を使用しますが、CBB65 コンデンサは一般にキャニスターの上部にあるスペード (フラグ) 端子を使用します。モーターの既存のワイヤリング ハーネスに CBB60 用に設計されたリード線コネクタが付いている場合、CBB65 のスペード端子に接続するには追加のコネクタまたは再配線が必要です。専門的な修理の状況では、これは管理可能ですが、現場での迅速な交換シナリオでは、端子の不一致により接続が緩み、アーク、過熱、または断続的な障害が発生する可能性があります。

CBB65 が CBB60 に置き換わるのはいつですか?

上記の違いにもかかわらず、CBB65 が CBB60 の代替品として安全に機能できる正当な状況があります。これらの条件はすべて同時に満たされる必要があります。

• 一致する静電容量値: CBB65 の µF 定格は、交換する CBB60 と同じである必要があります。 20 µF の動作コンデンサ用に指定されたモータは、モータ回路を再設計しない限り、25 µF または 15 µF のユニットで安全に動作できません。
• 同等以上の電圧定格: 元の CBB60 の定格が 450VAC だった場合は、同様に 450VAC 以上の定格の CBB65 を使用する必要があります。 370VAC CBB65 を 450VAC CBB60 の代わりに使用することはできません。
• 物理的なスペースと設置場所: モーター エンクロージャには、CBB65 キャニスターの幅が広く、短いプロファイルに対応する十分なスペースが必要であり、キャニスターを適切に固定するために適切なブラケットまたはハードウェアが利用可能である必要があります。
• 端子互換性または適応配線: CBB65 をモーター回路の既存のリード線に接続するには、スペード コネクタまたはアダプターが必要です。
• あcceptable frequency rating: どちらのタイプも 50/60 Hz システム用に設計されています。モーターの周波数がコンデンサの仕様と一致していることを確認してください。

上記の 5 つの条件がすべて満たされている場合、CBB65 は CBB60 アプリケーションと電気的に互換性があります。実際、CBB65 はより堅牢なハウジングと高い熱耐性を備えているため、 耐久性の面でのアップグレード — 特にモーターが高温または多湿の環境で動作する場合。修理技術者の中には、アルミニウム製ボディの環境密閉性が優れているため、屋外ポンプ設備の CBB60 コンデンサを交換するために CBB65 ユニットを日常的に使用している人もいます。

CBB60の代替としてCBB65を使用できない場合

利用可能な回避策に関係なく、置換を決して試行すべきではない明らかな状況も同様にあります。

• 必要な静電容量値は CBB65 では利用できません。 CBB65 ユニットの通常の範囲は 5 µF ～ 60 µF です。 CBB60 アプリケーションで 1 µF、2 µF、または 80 µF のコンデンサが必要な場合、これらの値に適合する CBB65 は市場に存在しません。
• スペースの制約により、物理的にフィットすることが不可能になります。 洗濯機のドラムや水中ポンプ本体の内部など、コンパクトなモーター ハウジングでは、CBB65 のより大きな直径を受け入れる余地はありません。
• OEM メーカーは、保証または認証の目的で CBB60 を指定します。 認定されたコンポーネントを指定されていないタイプと交換すると、保証が無効になったり、安全検査に合格しなかったり、規制産業における製品コンプライアンス要件に違反したりする可能性があります。
• 利用可能な CBB65 ユニットの電圧定格は必要な電圧よりも低いです。 実行コンデンサの電圧定格を決して下げないでください。そうすることで、早期に故障が発生し、危険が生じる可能性が保証されます。

実践ガイド: 置き換える前に互換性を確認する方法

CBB60 コンデンサを CBB65 に交換する前に、次の検証手順を実行してください。

1. オリジナルの CBB60 コンデンサのラベルを読んでください。 静電容量 (μF)、定格電圧 (VAC)、周波数 (Hz)、および温度クラスのマークに注目してください。
2. 使用する予定の CBB65 ユニットを特定します。 静電容量が正確に一致し、電圧定格を満たすかそれを超えていることを確認します。
3. 利用可能な物理スペースを測定する キャリパーを使用してモーターハウジングに取り付けます。 CBB65 の直径と高さを利用可能なキャビティと比較してください。
4. 端子の種類と配線を確認してください。 スペード対ワイヤ アダプタが必要かどうか、またそれらのアダプタが回路の電流と電圧に対して定格されているかどうかを判断します。
5. モーターの使用環境を確認してください。 モーターが周囲温度 70°C を超えて動作する場合、CBB65 のより高い熱定格が実際に利点となります。清潔で乾燥した屋内空間で 70°C 未満で動作する場合は、同等の CBB60 の代替品が推奨されます。
6. 交換後に回路をテストします。 あfter installation, use a clamp meter to verify the motor draws the expected operating current. An unusual draw could indicate a capacitance mismatch affecting motor performance.

CBB60 コンデンサの故障と適切な交換が重要な理由を理解する

CBB60 コンデンサは、十分に文書化されたいくつかの理由で故障します。これらの故障モードを理解することは、適切な交換品を選択することがなぜ非常に重要であるかを明確にするのに役立ちます。

熱老化

動作温度が 10°C 上昇するごとに、フィルム コンデンサの耐用年数はおよそ半分になります。これは、コンデンサの経年劣化に適用されるアレニウスの式として知られる確立された関係式です。定格 70 °C の CBB60 は、暖かいモーター コンパートメントに置かれているため、80 °C で連続的に動作し、およそ 30 ℃で劣化します。 予想レートの2倍 。このため、たとえ 2 つのユニットの静電容量と電圧定格が同じであっても、高温環境で CBB65 (定格 85°C または 105°C) を使用すると、耐用年数が大幅に長くなります。

過電圧ストレス

スイッチング過渡現象、電力会社の変動、またはモーターの逆起電力による電圧スパイクは、CBB60 と CBB65 の両方のコンデンサ内の誘電体膜にストレスを与えます。定格電圧の 90 ～ 95% で動作するコンデンサは、定格電圧の 70 ～ 80% で動作するコンデンサよりも寿命が大幅に短くなります。代替品を選択する場合は、 定格電圧は実際の回路電圧より 20 ～ 30% 高い エンジニアリングの良い実践です。たとえば、220V 回路では、450VAC CBB60 または 440VAC CBB65 は両方とも健全な安全マージンを提供します。

湿気の侵入

CBB60 のプラスチック ハウジングは、CBB65 の密封されたアルミニウム キャニスターよりも時間の経過とともに湿気の透過性が高くなります。屋外のポンプ設置、プール設備、またはモーターが湿気や水しぶきにさらされる用途では、CBB65 の金属ハウジングは湿気による故障に対する保護を大幅に強化します。 これが、一部のポンプ修理専門家が CBB60 から CBB65 へのアップグレードを選択する正当な理由の 1 つです。 たとえ元の仕様が CBB60 を要求していたとしても、屋外で使用するためにモーターを再構築する場合。

この質問が発生する一般的なアプリケーション

CBB60 から CBB65 への代替に関する質問は、次の修理およびメンテナンスのシナリオで最も頻繁に発生します。

ウォーターポンプの修理

CBB60 コンデンサは、単相ウォーターポンプ モーターの標準です。ポンプ コンデンサの一般的な範囲は次のとおりです。 450VACで8μF～30μF 。オリジナルの CBB60 が故障した場合、技術者は CBB65 ユニットを在庫していて、それを使用できるかどうか疑問に思うことがあります。屋外ポンプの場合、適合する仕様の CBB65 が許容され、環境密閉性が優れているため、多くの場合推奨される代替品となります。非常に密閉されたエンクロージャーを備えた水中ポンプの場合、物理的な適合により交換が妨げられる場合があります。

洗濯機モーターコンデンサー

洗濯機では通常、ドラム駆動モーターに CBB60 コンデンサが使用されています。 450VAC で 6 µF ～ 12 µF の範囲 。洗濯機のモーター ハウジングはコンパクトで、CBB65 フォーム ファクター向けに設計されていません。ここでは通常、物理的な適合性が主な障害となるため、同等の CBB60 の代替品を選択するのがより現実的です。

あir Conditioning and HVAC Systems

ここはまさに CBB65 の本拠地です。エアコンのコンプレッサーとファンモーターは、ほぼ独占的に CBB65 コンデンサを使用します。 AC ユニットの故障した CBB65 を交換するために CBB60 を使用できるかどうかを誰かが尋ねた場合、主な質問の逆になりますが、答えはほとんどの条件下では断固としてノーです。CBB60 はコンプレッサー ユニット内の熱条件や環境条件に耐えられないため、有意義な耐用年数が続くからです。

電動工具および小型機械

テーブルソー、ベンチグラインダー、集塵機など、単相誘導モーターを備えた一部の大型電動工具では、CBB60 コンデンサが使用されています。これらのモーターは通常、適度な温度の作業場環境で動作します。ここでは通常、元の CBB60 仕様が適切であり、寸法が許せば CBB65 での代替も可能ですが、適切に評価された CBB60 の代替品に比べて有意な利点はありません。

間違ったコンデンサを使用するとどうなりますか?

不適切な静電容量、間違った電圧定格、または間違ったタイプなど、互換性のないコンデンサをモーター回路に使用しても、必ずしも直ちに故障が発生するわけではありません。場合によっては、モーターが始動して正常に動作しているように見えても、数週間または数か月後に問題が発生することがあります。何が問題なのかを理解することは、正しい仕様が重要である理由を強調するのに役立ちます。

• 間違った静電容量 (高すぎる): 過剰な始動電流または運転電流により、モーターが過熱する可能性があります。巻線の絶縁劣化が早くなり、モーターの寿命が短くなります。測定された運転電流は通常、銘板の仕様よりも高くなります。
• 間違った静電容量 (低すぎる): モーターは最大のトルクを発揮できなかったり、効率が低下して動作したり、負荷がかかると始動に苦労したり、過度の振動や騒音が発生したりする可能性があります。
• 不足電圧定格コンデンサ: 誘電体フィルムは、持続的な過大なストレスにより徐々に破壊されます。コンデンサが膨らんだり、漏れたり、破裂したりする可能性があり、場合によっては小さな火災が発生したり、プラスチックのハウジングから刺激的な煙が発生したりすることがあります。
• 間違った温度定格: コンデンサは劣化が早く、時間の経過とともに静電容量が減少します。実効静電容量が定格値から下方にドリフトすると、コンデンサが完全に故障するまでモータの性能が徐々に低下します。

あ failed or wrong-spec capacitor can also damage the motor windings themselves 、単純な 5 ～ 20 ドルのコンデンサ交換が、100 ～ 500 ドルのモーター巻き戻しまたはモーター全体の交換に変わります。このため、インストール前に仕様の互換性を確認するためにさらに数分を費やす価値は常にあります。

概要: CBB60 と CBB65 の代替品の決定ガイド

次の意思決定ガイドを使用して、状況に応じて CBB60 を CBB65 に交換することが適切かどうかを判断してください。

結論: コンデンサの置き換えは近道ではなく、仕様に合わせた練習として扱ってください。 CBB60 と CBB65 は、重複するものの異なる目的のために構築された異なるツールです。仕様が一致し、物理的な設置に互換性がある場合、CBB65 は CBB60 の完全に有効な (場合によっては優れた) 代替品となり得ます。仕様が異なる場合、または物理的制約により交換が現実的でない場合、強制的に代替を行うと問題が発生し、正しい元の部品を調達するよりも修正にはるかに費用がかかることになります。
