CBB60 コンデンサの極性: プラスかマイナスか?

CBB60コンデンサ 極性: 直接的な答え

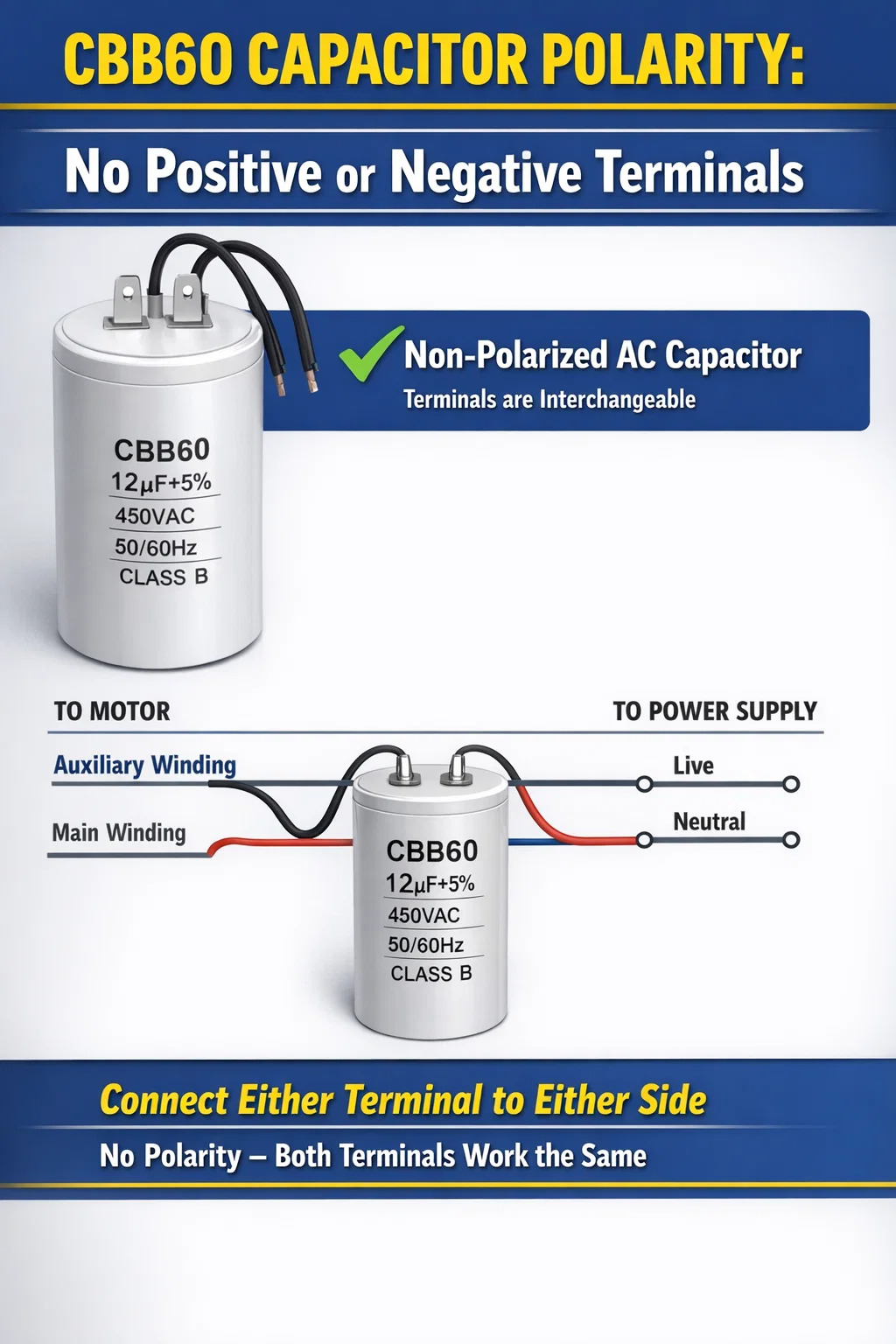

CBB60コンデンサは ポジティブでもネガティブでもない 。これは無極性の AC コンデンサであり、指定された正または負の端子がありません。損傷や誤動作の危険なしに、どちらの端子も回路のどちら側に接続しても問題ありません。これは、極性が厳しく、正しく接続されないと故障したり、場合によっては爆発したりする電解コンデンサとは異なる最も基本的な特性の 1 つです。

CBB60 コンデンサの極性情報を検索している人の多くは、電解コンデンサが一般的である DC 回路を扱ってきた経験を持っています。このような状況では、極性が非常に重要になります。ただし、CBB60 は、電流の方向が継続的に反転する交流 (AC) 環境向けに特別に設計されています。通常、ローカル送電網の周波数に応じて 1 秒あたり 50 回または 60 回反転します。このような環境では、有極コンデンサはほぼ即座に破壊されてしまいます。 CBB60 は、その内部構造が対称で偏光していないため、これをシームレスに処理します。

したがって、CBB60 コンデンサに 2 つの端子があり、どれがどれだろうと思っても、心配する必要はありません。それらは交換可能です。回路に接続するだけでコンデンサがその役割を果たします。

CBB60 コンデンサとは何ですか、また何に使用されますか

CBB60 は、AC モーターの始動および運転用途向けに設計された金属化ポリプロピレン フィルム コンデンサです。 「CBB」という名前は中国の標準呼称で、「CB」はコンデンサのタイプを指し、「B60」はその分類内の特定のシリーズを指します。これらのコンデンサは「モータ実行コンデンサ」または「AC フィルムコンデンサ」とも呼ばれ、単相誘導モータで世界中で広く使用されています。

CBB60 コンデンサは、次のような幅広い日常機器に使用されています。

• 家庭用、農業用、建築用などで使用される水中ポンプや水中ポンプ
• エアコンプレッサーとエアコンユニット
• 洗濯機（特に古いドラム式）
• 扇風機・換気設備
• 単相交流誘導モーターを使用した電動工具
• スイミングプールのポンプとスパ機器
• 農業用灌漑モーター

CBB60 コンデンサの標準的な静電容量範囲は次のとおりです。 1μF～100μF 、電圧定格は通常 250VAC または 450VAC です。一部の高負荷モデルの定格は 500VAC です。ウォーターポンプアプリケーションで最も頻繁に使用される値は、8 µF ～ 30 µF です。洗濯機のモーターの場合、6 μF ～ 16 μF が一般的です。コンデンサ本体は通常、一端から 2 本または 4 本のリード線が伸びた円筒形で、絶縁と環境保護を提供するプラスチック シェルに包まれています。

内部構造は、誘電体材料としてポリプロピレンの薄膜を使用しており、その膜上にアルミニウムのメタライゼーションが直接蒸着されています。この設計により、コンデンサに自己修復特性が与えられます。誘電体のごく一部が電圧スパイクによって穴を開けられた場合、局所的なメタライゼーションが蒸発して欠陥が効果的に修復され、古い紙や箔の設計と比較してコンデンサの耐用年数が大幅に延長されます。

CBB60 コンデンサにプラス端子またはマイナス端子がない理由

CBB60 コンデンサに極性が関係ない理由を理解するには、コンデンサの基本的な物理学と、交流が直流とどのように異なる動作をするかを理解するのに役立ちます。

AC電流がすべてを変える仕組み

直流回路では、電流は一方向にのみ流れます。電解コンデンサのような有極コンデンサは、一方のプレートに酸化物層を持ち、正しい端子が正の電圧に接続されている場合にのみ誘電体として機能します。極性を逆にすると、酸化物層が破壊され、コンデンサ内にガスが蓄積し、致命的な故障が発生します。場合によっては、それが激しく発生することもあります。

AC 電流は系統周波数で方向を反転します。 50 Hz システムでは、電流は 1 秒あたり 50 サイクル完了します。これは、1 秒あたり 100 回方向が反転することを意味します。 60 Hz システムでは、1 秒あたり 120 回反転します。この環境におけるコンデンサは、両方向に同じ効率で充電および放電できなければなりません。これはまさに CBB60 のポリプロピレン フィルム誘電体が提供するものです。常にどの端子の電位が高いかに関係なく、対称的に充電と放電を行います。

フィルム誘電体の役割

ポリプロピレンは非極性ポリマーです。酸化アルミニウム（電解コンデンサに使用される）とは異なり、ポリプロピレンは誘電特性を維持するために電場の方向に依存しません。このフィルムは、電界が左から右に向かっても、右から左に向かっても同じように機能します。この材料特性により、CBB60 は物理的および化学的レベルで完全に対称的で偏光されなくなります。

CBB60 の 2 つの電極は化学的に同一であり、両方ともポリプロピレン フィルム上のアルミニウム メタライゼーション層です。酸化層、非対称性、優先方向はありません。これが電解コンデンサとの根本的な違いであり、CBB60のコンデンサ本体に「 」や「−」の刻印がないのはこのためです。

CBB60 コンデンサのマーキングの読み方

CBB60 コンデンサには極性マークがないため、正しく使用するには、印刷されたラベルの意味を理解することが依然として重要です。以下に、遭遇する典型的なマーキングの内訳を示します。

これらのマークはいずれもプラス端子やマイナス端子を示していないことに注意してください。なぜなら、端子がないからです。コンデンサの 2 本のリード線は、あらゆる実用的な目的に完全に交換可能です。左側のリード線をモーターの始動巻線に接続しても、右側のリード線を接続しても、電気的には違いはありません。

決定的に重要なのは、 静電容量値と定格電圧 モーターまたは電化製品の元の仕様に合わせてください。たとえ 20% 程度でも間違った静電容量のコンデンサを使用すると、モーターの動作効率が低下したり、過熱したり、始動不能になったりする可能性があります。 CBB60 は常に、同一または非常に近い静電容量および同等以上の電圧定格のものと交換してください。

CBB60コンデンサの正しい接続方法

極性は問題ではないため、CBB60 コンデンサの配線は、モータ回路内の正しい点に接続することに重点を置いています。一般的な単相誘導モーターのアプリケーションでどのように動作するかは次のとおりです。

単相モーターの基本的な接続

標準的な単相誘導モーターには、主巻線と補助 (始動) 巻線の 2 セットの巻線があります。 CBB60 コンデンサは補助巻線と直列に接続されています。これにより、2 つの巻線の電流間に位相シフトが生じ、モーターの始動と動作を可能にする回転磁界が生成されます。

一般的な配線順序は次のとおりです。

1. CBB60 の一方の端子をモーターの補助巻線端子に接続します。
2. CBB60 のもう一方の端子を電源のライブ (ライン) 端子に接続します。
3. 主巻線は電源 (ライブおよびニュートラル) に直接接続されます。
4. 両方の巻線が中性点接続を共有します

CBB60 の 2 つの端子は交換可能なため、どちらの端子を巻線に接続し、どちらの端子を電源ラインに接続しても問題ありません。どちらの方法でも回路の動作は同じです。

4 リード CBB60 コンデンサ

一部の CBB60 コンデンサには、リード線が 2 つではなく 4 つ付いています。これは極性があるという意味ではなく、単にコンデンサの内部セクションが 2 つあり、それらを並列 (最大容量の場合) または直列 (容量を減らして実効電圧定格を高める場合) に接続できることを意味します。この構成は、複数のコンデンサ値をストックせずにモーターのマッチングを柔軟に行うために使用されることがあります。ほとんどの交換シナリオでは、並列動作と最大定格静電容量を実現するために、4 本のリード線を 2 つのペアとして接続します。

4 リードコンデンサを扱う場合は、モーターに印刷されている配線図またはサービスマニュアルを必ず確認してください。構成はモーターの性能に大きな影響を与える可能性があります。

配線時の安全上の注意

極性は問題ではありませんが、安全性は絶対に問題です。 CBB60 コンデンサを使用する場合は、次の注意事項に従ってください。

• 取り扱う前にコンデンサを放電してください — 電源が遮断された後でも、CBB60 はかなりの期間にわたって危険な充電を保持する可能性があります。端子に触れる前に、絶縁抵抗（約 10 kΩ、10 W）で端子を短絡してください。
• モーターハウジングやジャンクションボックスを開ける前に、必ずブレーカーで電源を切ってください。
• 絶縁された工具を使用し、ゴム底の靴を着用してください
• 交換用コンデンサの電圧定格が元の仕様と一致またはそれを超えていることを確認します。定格を下回るコンデンサは決して取り付けないでください。
• 接続する前に、リード線の絶縁体に亀裂や熱による損傷がないか検査してください。

CBB60コンデンサと分極電解コンデンサの比較

よくある混乱の原因は、CBB60 フィルム コンデンサと電解コンデンサの違いです。この違いを理解することで、交換品の選択時や故障の診断時に、コストのかかる間違いを明確に防ぐことができます。

この表の実際的な意味は次のとおりです。 モーター回路ではCBB60の代わりに電解コンデンサを使用しないでください。 。同じ静電容量値の電解コンデンサが見つかったとしても、AC 周波数での逆極性を処理できないため、動作後数秒以内に故障する可能性があります。失敗は爆発的で危険な可能性があります。

CBB60 コンデンサが故障したかどうかを確認する方法

CBB60 コンデンサは、特に高温環境では時間の経過とともに劣化します。 CBB60 が故障すると、通常、CBB60 が使用するモーターに明らかな症状が現れます。これらの症状を把握しておくと、不必要にモーター全体を交換するのではなく、問題を迅速に診断できます。

故障したCBB60コンデンサの一般的な症状

• モーターのうなり音がするが始動しない — これは最も古典的な標識です。主巻線が通電してハム音が発生しますが、コンデンサからの位相シフトされた電流がなければ、回転磁界は存在せず、モーターは静止したままになります。
• モーターは手動で回転すると始動しますが、自己始動はできません。部分的に劣化したコンデンサーは、ローターが動くと十分な位相シフトを提供する可能性がありますが、初期慣性を克服するには十分ではありません。
• モーターの動作が通常より遅いか、定格よりも多くの電流が流れます
• 通常の負荷状態でモーターが過熱する
• コンデンサ本体の目に見える物理的損傷 - 膨らみ、亀裂、焼け跡、またはケースからの油漏れ
• モーターハウジングから焦げる臭いがする

マルチメーターを使用した CBB60 コンデンサのテスト

静電容量測定機能付きデジタルマルチメータを使用して基本的なチェックを行うことができます。コンデンサを安全に放電した後、プローブを 2 つの端子に接続します。極性がないため、どのプローブがどの端子に触れても問題ありません。メーターは、本体に印刷されている定格値に近い静電容量値を表示する必要があります。

健康な CBB60 は通常、次の範囲内で測定されます。 定格静電容量の±10% 。たとえば、20 µF コンデンサの読み取り値は 18 µF ～ 22 µF でなければなりません。測定値が定格値を大幅に下回る場合（20 µF コンデンサの 8 µF など）は、誘電体が劣化しているため、コンデンサを交換する必要があることを示します。読み取り値がゼロまたは開回路の場合は、コンデンサが完全に故障していることを意味します。

一部の単純なマルチメーターは抵抗測定のみを備えています。その場合、大まかなテストとしては、メーターを高抵抗範囲 (2 MΩ など) に設定し、プローブをコンデンサの端子に短時間接触させることです。動作中のコンデンサは、メーターの内部バッテリーから充電されるときに一時的に低い測定値を示しますが、その後、コンデンサが電荷を保持するにつれて測定値は無限大に向かって上昇します。メーターの読み取り値がゼロ (短絡) であるか、最初から最大値のままである (開回路) 場合は、コンデンサーが故障しています。

目視検査で十分な場合

多くの場合、メーターはまったく必要ありません。 CBB60 コンデンサ本体に次のいずれかの症状が見られる場合は、さらなるテストを行わずにすぐに交換してください。

• 円筒形のシェルのどの部分でも膨らんでいるか、膨らんでいます。
• プラスチックケースに亀裂や割れがある
• 筐体に焦げや溶けた部分、黒ずみがある
• ボディ上またはその周囲に目に見える油状の残留物がある (誘電体オイルが漏れていることを示しています)
• 1 つ以上のリード線が本体から外れているか、入り口部分に腐食が見られます

適切な交換用 CBB60 コンデンサの選択

交換用の CBB60 コンデンサを購入する場合は、静電容量値、定格電圧、端子構成という 3 つのパラメータが何よりも重要です。これらのいずれかを間違えると、モーターの性能が低下したり、過熱したり、すぐに再び故障したりする可能性があります。

静電容量の正確なマッチング

静電容量値によって、コンデンサが主巻線と補助巻線の間にどの程度の位相シフトを引き起こすかが決まります。モーターメーカーは、最適な始動トルクと運転効率を実現するためにこの値を計算しました。この値から大きく逸脱すると (約 10% を超えて)、測定可能な問題が発生します。

• 静電容量が低すぎると、始動トルクが低下し、負荷がかかるとモーターが始動しなくなる可能性があり、動作電流が高く、過熱します。
• 静電容量が高すぎる: 補助巻線に過剰な電流が流れ、巻線とコンデンサの両方が過熱し、モーターの寿命が短くなります。

常に、元の製品とまったく同じ静電容量定格を持つ代替品を調達してください。ラベルが破損していて元の値が不明瞭な場合は、モータの銘板または技術文書で指定されたコンデンサの値を確認してください。

電圧定格: 一致または超える

交換品の電圧定格は、元の品と同等以上である必要があります。元のコンデンサの定格が 250VAC の場合は、250VAC または 450VAC の代替品を使用できますが、150VAC のコンデンサは使用できません。 過小評価されたコンデンサを取り付けると火災の危険があり、急速な故障につながります。 より高い定格のコンデンサを使用することは完全に安全であり、電圧スパイクが一般的である要求の厳しいアプリケーションでは有益な場合もあります。

物理的なサイズと取り付け

CBB60 コンデンサは標準的な円筒サイズで提供され、直径と長さは静電容量と電圧定格に応じて異なります。一般に、静電容量または電圧定格が高くなると、本体が大きくなります。狭いモーターハウジングに交換する場合は、交換品の物理的寸法が利用可能なスペースに適合することを確認してください。リードの長さと直径も既存の配線接続と互換性がある必要があります。

品質と認証に関する事項

CBB60 コンデンサの市場には、品質が非常にばらつきのある製品が含まれています。標準以下のコンデンサは、実際の静電容量値が記載の定格から大きく外れ、ブレークダウン電圧が表示よりも低く、耐用年数が大幅に短い場合があります。交換品を購入する場合は、CQC (中国品質認証)、TÜV、VDE、UL などの安全性認証を取得しているコンデンサを探してください。これらの認証は、コンデンサが独立してテストされ、確立された安全性および性能基準を満たしていることを示します。

CBB60 コンデンサを使用するための実践的なヒント

CBB60 コンデンサを使用するモーター、ポンプ、または電化製品を定期的に使用する場合は、極性や交換に関する基本的な問題以外にも、知っておく価値のある実用的な点がいくつかあります。

重要な機器の予備を手元に置いておく

灌漑ポンプ、排水ポンプ、または空調ユニットなど、ダウンタイムが重大な問題を引き起こす機器の場合、正しい定格の予備の CBB60 コンデンサを維持しておくことが現実的な投資です。これらのコンデンサは安価であり、静電容量と定格に応じて通常 2 ～ 15 ドルの間であり、コンデンサの故障は、単相モーターが動作しなくなる最も一般的な原因の 1 つです。適切なスペアが棚にあるということは、部品の配送を数日待つ必要がなく、10 分で修理できることを意味します。

温度はコンデンサの寿命に影響します

CBB60 コンデンサにとって熱は大敵です。ほとんどの製品は 70°C までの動作定格を備えていますが、一部の高仕様モデルの定格温度は 85°C です。コンデンサを最大定格温度付近で継続的に動作させると、寿命が大幅に短くなります。換気の悪い筐体または高温環境にモーターを設置する場合は、必要な最小温度よりも高い温度定格のコンデンサの使用を検討してください。モーターハウジングの周囲に適切な換気を確保することも、コンデンサの寿命を大幅に延ばすのに役立ちます。

湿気と環境保護

屋外用途や湿気の多い環境（灌漑ポンプやプール設備に一般的）では、CBB60 コンデンサのリード線が湿気にさらされると時間の経過とともに腐食する可能性があります。リード線とモーター端子の間の接続は特に脆弱です。このような環境でコンデンサを交換する場合は、防水コネクタを使用するか、接続部を自己融着テープで巻いて湿気の侵入を防ぎます。湿度の高い環境では、季節ごとに少なくとも 1 回接続を検査してください。

コンデンサなしでモーターを運転しないでください

技術者によっては、始動しないモーターを診断するときに、一時的にコンデンサーを外して、モーター巻線が機能しているかどうかを確認することがあります。手動で始動するとモーターが回転する可能性がありますが、この方法で回転させると、たとえ短時間であっても、補助巻線が損傷する可能性があります。 モーターに継続的な電力を供給する前に、必ず適切なコンデンサを回路に接続してください。 数秒の短い診断テストは通常​​許容されますが、無負荷でコンデンサなしで長期間モーターを動作させないでください。
